Description

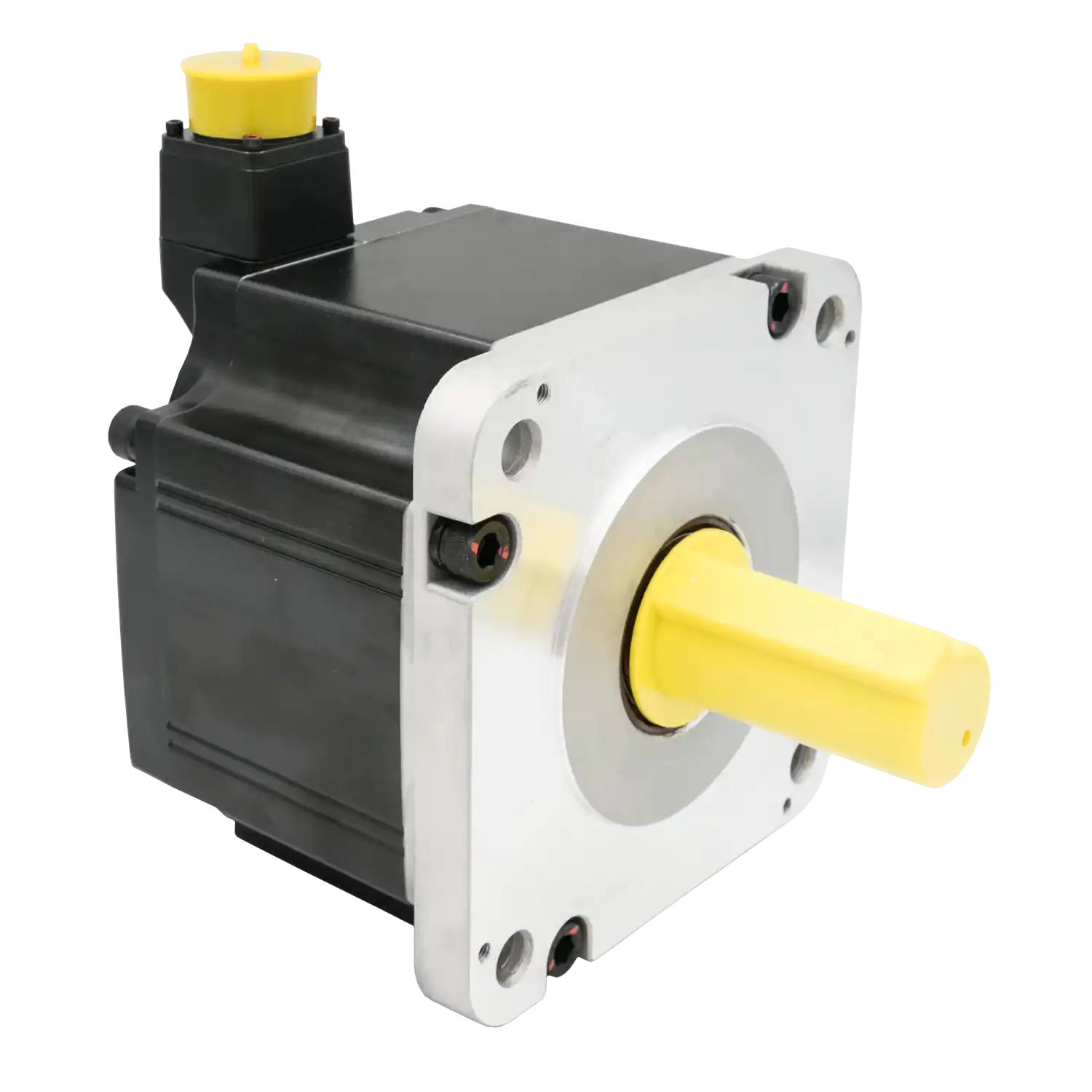

Servomotorul MXM-29D1815TA de la Trio Motion, cu flanșă de 180 mm. Feedback-ul este asigurat de un encoder absolut multi-rotație de 17 biți (131.072 imp./rot), care permite păstrarea poziției chiar și după întreruperea alimentării. Viteza nominală este de 1500 rpm, iar viteza maximă este de 3000 rpm. Cuplul nominal este de 18.6 Nm, cuplul maxim de 55.8 Nm. Este un servomotor cu inerție medie, ideal pentru aplicații care necesită forță mai mare, dar nu solicită o dinamică ridicată.
| Categorie | Parametru | M0857 | M0858 |
|---|---|---|---|
| Date de bază | |||
| Putere nominală | 2900 W | 2900 W | |
| Tensiune nominală | 400 VAC | 400 VAC | |
| Encoder | Absolut, multitură, 17 biți (131.072 imp./rot) | Absolut, multitură, 17 biți (131.072 imp./rot) | |
| Parametri tehnici | |||
| Viteză nominală | 1500 rpm | 1500 rpm | |
| Viteză maximă | 3000 rpm | 3000 rpm | |
| Cuplu nominal | 18.6 Nm | 18.6 Nm | |
| Cuplu maxim | 55.8 Nm | 55.8 Nm | |
| Moment de inerție | 43.4 kg·cm² | 49.2 kg·cm² | |
| Curent nominal | 11.5 A | 11.5 A | |
| Curent maxim | 37.0 A | 37.0 A | |
| Dimensiuni și greutate | |||
| Dimensiune flanșă | 180 mm | 180 mm | |
| Diametru ax | 35 mm | 35 mm | |
| Lungime fără ax | 160 mm | 205 mm | |
| Lungime cu ax | 239 mm | 284 mm | |
| Greutate | 14.6 kg | 18.8 kg | |
| Frână | |||
| Frână prezentă | Nu | Da | |
| Tensiune nominală frână | – | 24 VDC | |
| Cuplu frână | – | ≥44 Nm | |
| Ax | |||
| Tip ax motor | Ax neted cu canal, pană și filet interior; Etanșare cu simering | ||
| Sarcină radială maximă | 1470 N | 1470 N | |
| Sarcină axială maximă | 490 N | 490 N | |
| Date suplimentare | |||
| Grad de protecție | IP65 | IP65 | |
| Clasa de izolație | F | F | |
| Cod producător | M0857 | M0858 | |
