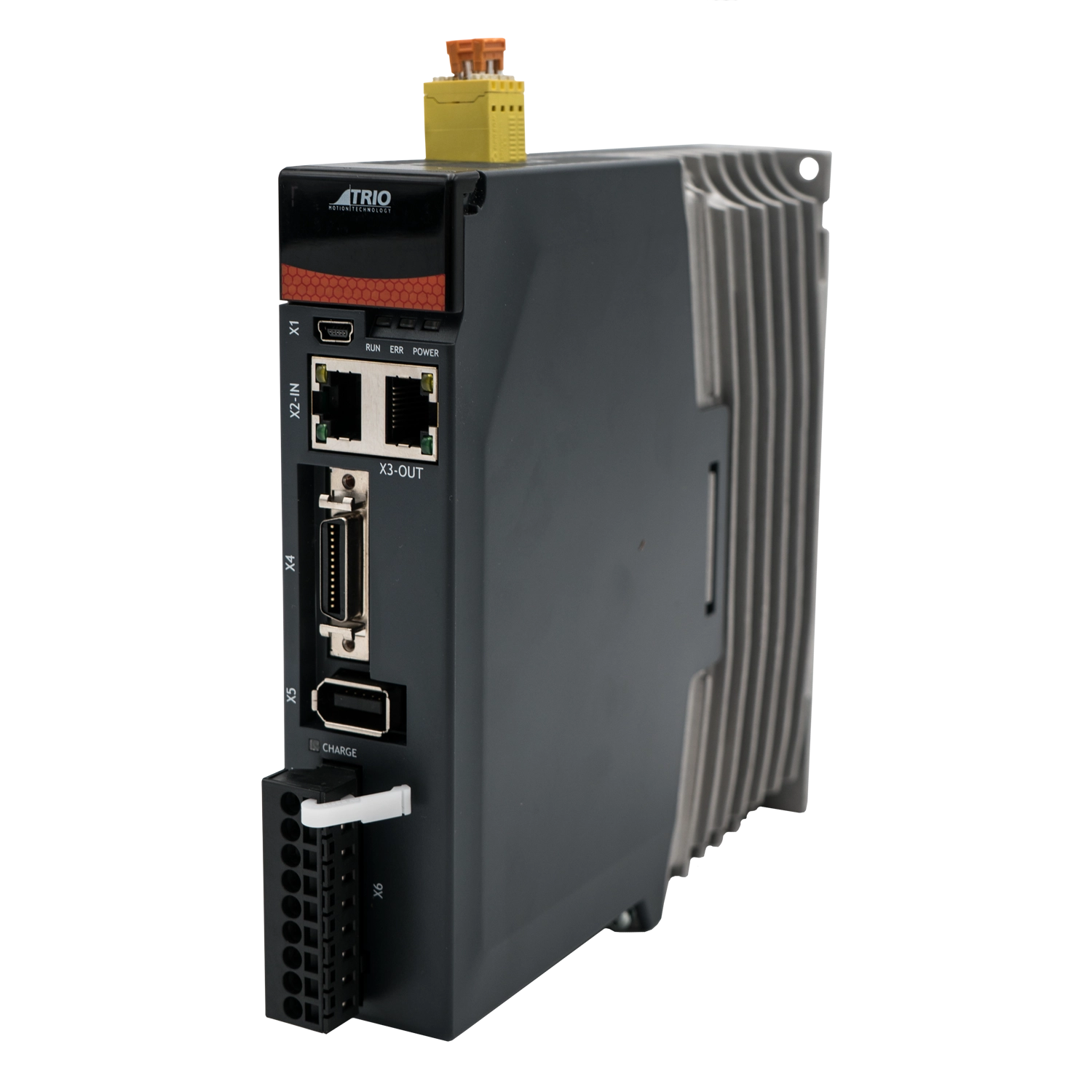

Servo driverul DX3-104AEA-FS02 produs de Trio Motion este un amplificator de înaltă performanță destinat controlului mișcării în sisteme cu arhitectură EtherCAT. Acesta dispune de o putere nominală de 400W la o tensiune de alimentare de 230VAC. Un aspect tehnic critic este integrarea funcției de siguranță hardware STO (Safe Torque Off) conform standardului SIL3 PLe, asigurând protecția personalului și a echipamentului fără necesitatea contactoarelor externe pe ieșire.
Echipamentul include un management avansat al semnalelor cu 7 intrări digitale (dintre care 2 de tip Touch Probe pentru captură rapidă de poziție) și 3 ieșiri digitale. Monitorizarea și feedback-ul sunt susținute printr-o ieșire de encoder emulată cu rezoluție de 16384 biți. Eficiența energetică a sistemului este optimizată prin posibilitatea de partajare a magistralei DC între mai multe amplificatoare, permițând transferul de energie în timpul fazelor de decelerare. Construcția mecanică compactă permite montajul cu o distanță minimă de 1 mm între unități, reducând semnificativ amprenta totală în tabloul electric.
| Date de bază | |
|---|---|
| Tip amplificator | EtherCAT |
| Comenzi | EtherCAT |
| Putere nominală | 400 W |
| Tensiune nominală | 230 VAC |
| Date tehnice | |
| Curent nominal | 2,9 A |
| Curent maxim | 11,5 A |
| I/O (intrări/ieșiri) | |
| Număr intrări digitale | 7 |
| Din care intrări TouchProbe | 2 |
| Număr ieșiri digitale | 3 |
| Comunicare | |
| Porturi de comunicație | Ethernet |
| Protocoale de comunicație | EtherCAT |
| Funcționalități | |
| Safety STO SIL3 PLe | Da |
| Suport encoder extern | Nu |
| Ieșire encoder emulată | 16384 biți |
| Partajare magistrală DC | Da |
| Dimensiuni | |
| Lățime | 40 mm |
| Înălțime | 172 mm |
| Adâncime | 180 mm |
| Distanță între amplificatoare | 1 mm |
| Date suplimentare | |
| Grad de protecție | IP20 |
| Cod producător | D3103 |
