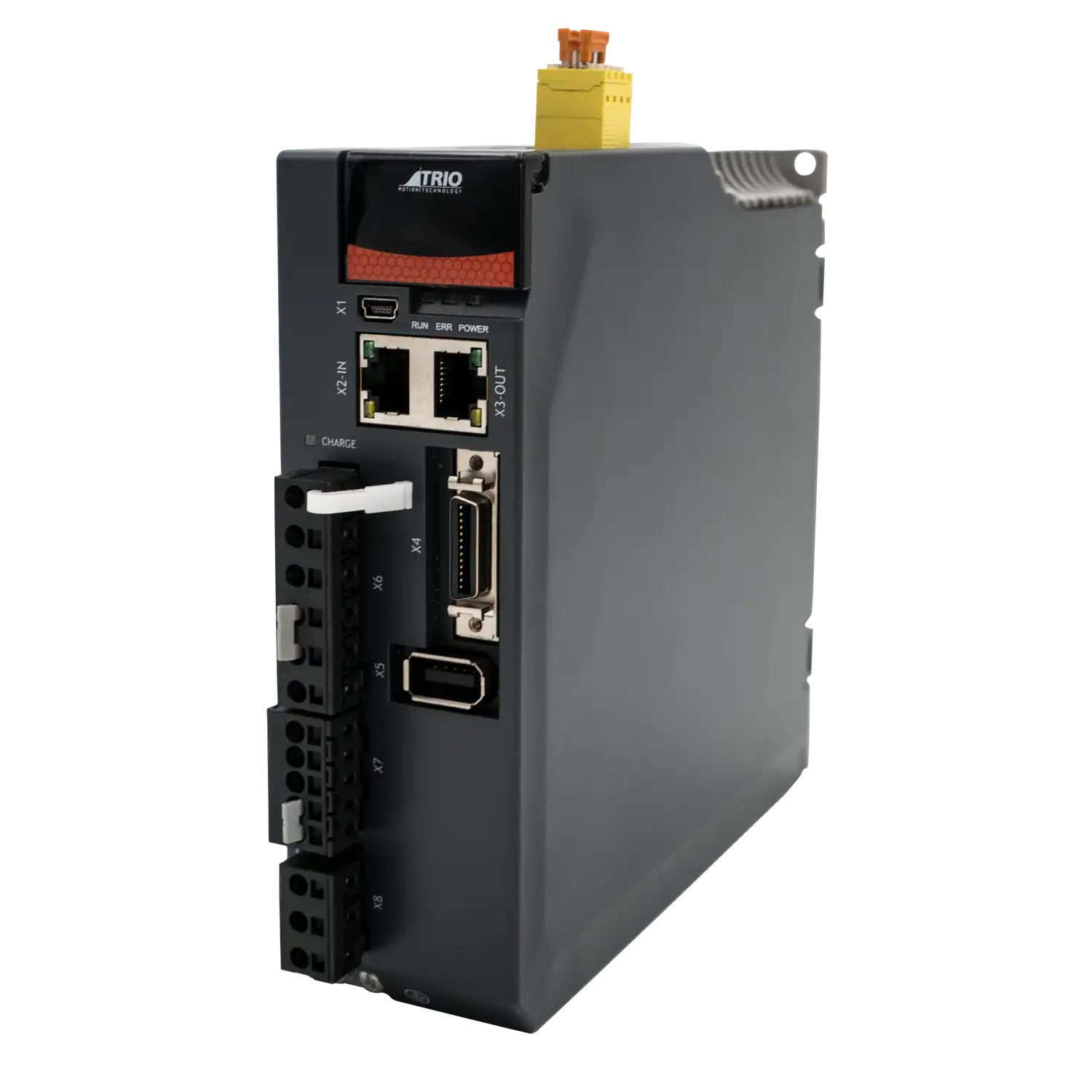

Servo driverul Trio Motion DX3-110AEA-FS02 este un amplificator digital de inalta performanta din seria DX3, conceput pentru controlul precis al miscarii in sisteme de automatizare industriala bazate pe protocolul EtherCAT. Acesta furnizeaza o putere nominala de 1000W la o tensiune de alimentare de 230VAC, sustinand un curent nominal de functionare de 6,9A si un curent de varf de 21,0A.
Dispozitivul integreaza functia de siguranta Safe Torque Off (STO) SIL3 PLe, asigurand protectia personalului si a echipamentelor conform celor mai inalte standarde de siguranta industriala. Configuratia de interfata include 7 intrari digitale (dintre care 2 sunt dedicate functiilor de mare viteza Touch Probe) si 3 iesiri digitale. Driverul ofera o iesire de encoder emulata cu o rezolutie de 16384 biti si dispune de un port de comunicatie Ethernet suplimentar.
Arhitectura hardware permite partajarea magistralei DC, facilitand schimbul de energie intre mai multe unitati de actionare pentru cresterea eficientei energetice a sistemului. Designul compact permite montajul adiacent (zero-stack) cu o distanta de separare de doar 1 mm, optimizand densitatea componentelor in tabloul electric.
| Date de baza | |
|---|---|
| Tip amplificator | EtherCAT |
| Comenzi | EtherCAT |
| Putere nominala | 1000 W |
| Tensiune nominala | 230 VAC |
| Date tehnice | |
| Curent nominal | 6,9 A |
| Curent maxim | 21,0 A |
| I/O (intrari/iesiri) | |
| Numar intrari digitale | 7 |
| Din care intrari TouchProbe | 2 |
| Numar iesiri digitale | 3 |
| Comunicare | |
| Porturi de comunicatie | Ethernet |
| Protocoale de comunicatie | EtherCAT |
| Functionalitati | |
| Safety STO SIL3 PLe | Da |
| Suport encoder extern | Nu |
| Iesire encoder emulata | 16384 biti |
| Partajare magistrala DC | Da |
| Dimensiuni | |
| Latime | 55 mm |
| Inaltime | 172 mm |
| Adancime | 180 mm |
| Distanta intre amplificatoare | 1 mm |
| Date suplimentare | |
| Grad de protectie | IP20 |
| Cod producator | D3105 |
