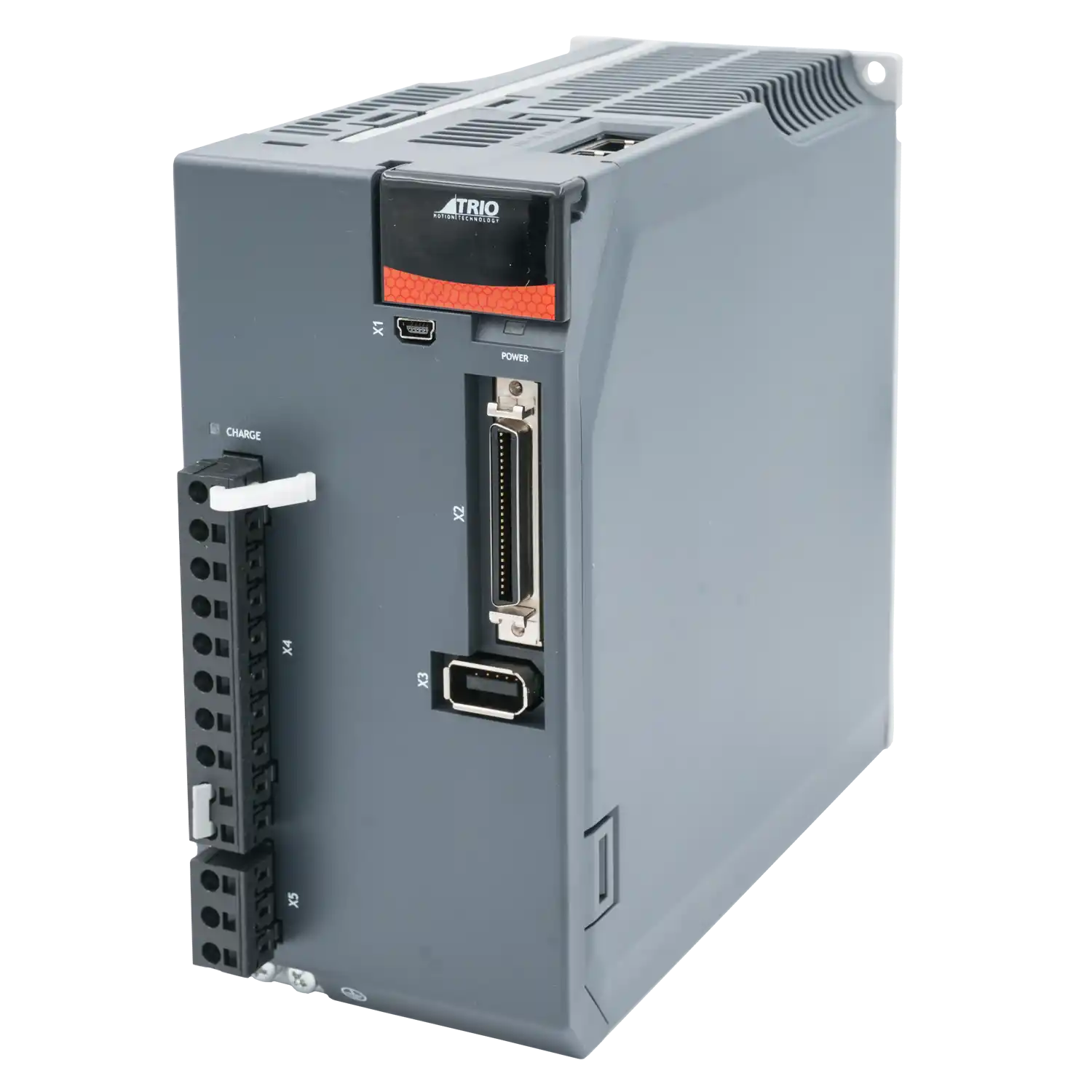

Servodriverul Trio Motion model DX3-120DMA este un amplificator servo din seria convențională, conceput pentru controlul precis al sistemelor de mișcare cu o putere nominală de 2000W. Echipamentul funcționează la o tensiune de alimentare de 400VAC și oferă versatilitate în integrare prin suportul pentru comenzi analogice (viteză și cuplu), control prin tren de impulsuri (Pulse/Direction) și comunicație digitală prin protocoalele Modbus RTU, Modbus ASCII și CANopen.
Hardware-ul include o configurație extinsă de intrări și ieșiri, cu 10 intrări digitale (incluzând 2 canale de mare viteză tip Touch Probe) și 5 ieșiri digitale. Dispozitivul permite partajarea magistralei de curent continuu (DC Bus sharing) pentru eficientizarea consumului de energie în sistemele multi-axă și dispune de o ieșire de encoder emulată cu rezoluție de 16384 biți. Designul constructiv permite montarea la o distanță minimă de 1 mm între unități, optimizând densitatea componentelor în tabloul electric.
| Date de bază | |
|---|---|
| Tip amplificator | Convențional |
| Comenzi | comandă analogică a cuplului, comandă analogică a vitezei, Modbus RS485, CANOpen, poziționare internă, comandă cu impulsuri |
| Putere nominală | 2000 W |
| Tensiune nominală | 400 VAC |
| Date tehnice | |
| Curent nominal | 7,1 A |
| Curent maxim | 24,7 A |
| I/O (intrări/ieșiri) | |
| Număr intrări digitale | 10 |
| Din care intrări TouchProbe | 2 |
| Număr ieșiri digitale | 5 |
| Comunicare | |
| Porturi de comunicație | CAN, RS485 |
| Protocoale de comunicație | Modbus ASCII, Modbus RTU, CANOpen |
| Funcționalități | |
| Safety STO SIL3 PLe | Nu |
| Suport encoder extern | Nu |
| Ieșire encoder emulată | 16384 biți |
| Partajare magistrală DC | Da |
| Dimensiuni | |
| Lățime | 85 mm |
| Înălțime | 172 mm |
| Adâncime | 180 mm |
| Distanță între amplificatoare | 1 mm |
| Date suplimentare | |
| Grad de protecție | IP20 |
| Cod producător | D3132 |
