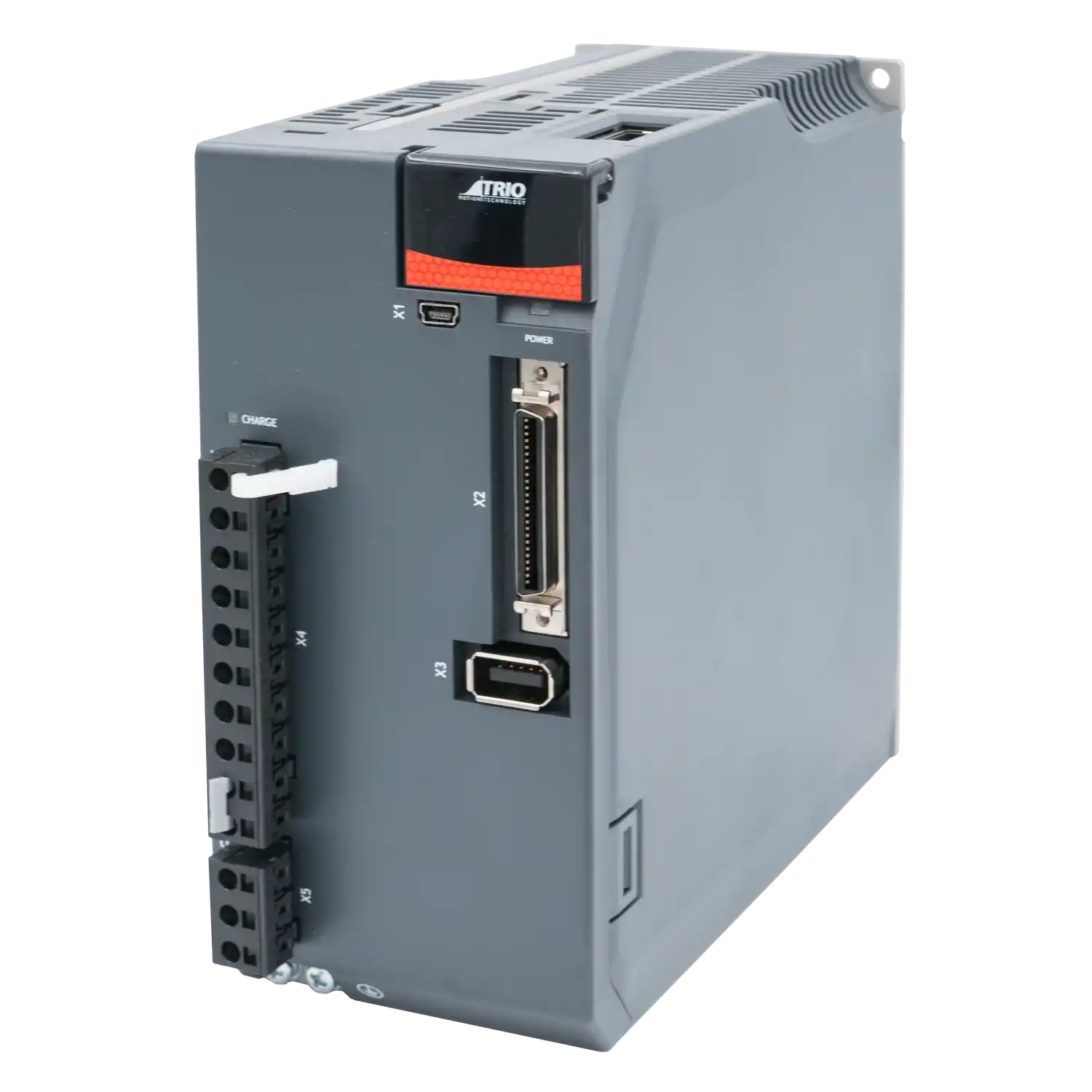

Servo driverul Trio Motion DX3-130DMA este o unitate de acționare industrială de 3000W, proiectată pentru controlul precis al servomotoarelor în sisteme automate complexe alimentate la 400VAC. Dispozitivul oferă o arhitectură flexibilă de control, permițând operarea prin referințe analogice de viteză și cuplu, semnale de tip impuls/direcție sau prin intermediul magistralelor de comunicație RS485 și CAN.
- Interfață și I/O: Dispune de 10 intrări digitale, incluzând 2 intrări de mare viteză de tip Touch Probe pentru capturarea poziției, și 5 ieșiri digitale pentru semnalizarea stării sistemului.
- Sincronizare și Feedback: Include o ieșire de encoder emulată cu o rezoluție de 16384 biți, facilitând integrarea în bucle de control master-slave.
- Protocoale de Comunicație: Integrare nativă pentru Modbus RTU, Modbus ASCII și CANOpen, asigurând compatibilitatea cu o gamă largă de controlere logice programabile (PLC).
- Eficiență Energetică și Spațială: Permite partajarea magistralei DC între unități pentru optimizarea consumului și redistribuirea energiei de frânare. Designul ultra-compact permite instalarea cu un spațiu de doar 1 mm între carcase, maximizând densitatea componentelor în cabinetul de comandă.
| Date de bază | |
|---|---|
| Tip amplificator | Convențional |
| Comenzi | comandă analogică a cuplului, comandă analogică a vitezei, Modbus RS485, CANOpen, poziționare internă, comandă cu impulsuri |
| Putere nominală | 3000 W |
| Tensiune nominală | 400 VAC |
| Date tehnice | |
| Curent nominal | 12 A |
| Curent maxim | 37,8 A |
| I/O (intrări/ieșiri) | |
| Număr intrări digitale | 10 |
| Din care intrări TouchProbe | 2 |
| Număr ieșiri digitale | 5 |
| Comunicare | |
| Porturi de comunicație | CAN, RS485 |
| Protocoale de comunicație | Modbus ASCII, Modbus RTU, CANOpen |
| Funcționalități | |
| Safety STO SIL3 PLe | Nu |
| Suport encoder extern | Nu |
| Ieșire encoder emulată | 16384 biți |
| Partajare magistrală DC | Da |
| Dimensiuni | |
| Lățime | 85 mm |
| Înălțime | 172 mm |
| Adâncime | 180 mm |
| Distanță între amplificatoare | 1 mm |
| Date suplimentare | |
| Grad de protecție | IP20 |
| Cod producător | D3133 |
