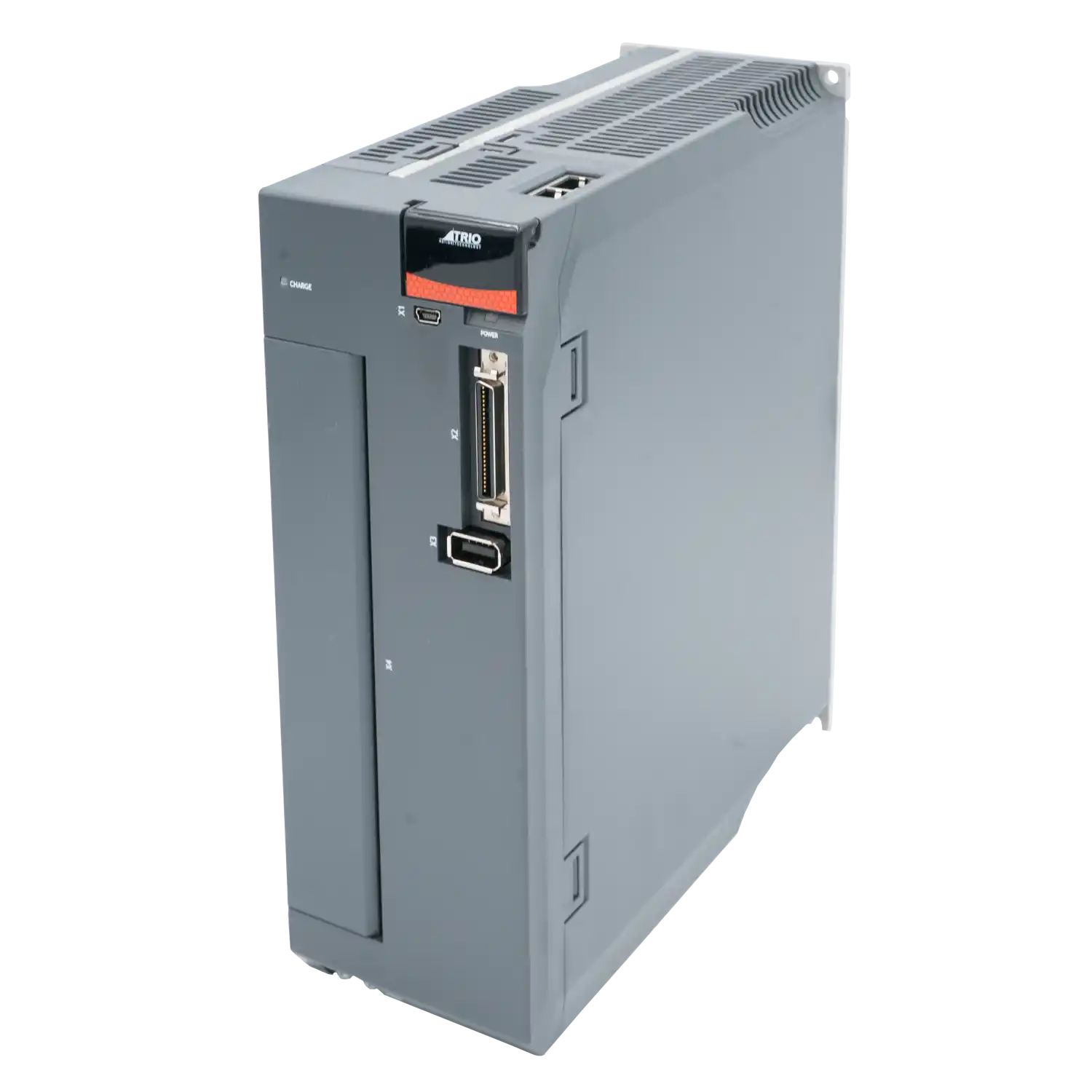

Driverul servo Trio Motion DX3-150DMA reprezinta o solutie performanta din seria de amplificatoare conventionale, proiectata pentru aplicatii industriale care necesita un control precis al miscarii si o densitate mare de putere. Dispozitivul livreaza o putere nominala de 5000W la o tensiune de alimentare de 400VAC, gestionand un curent nominal de 17A si un curent de varf de pana la 53A.
Arhitectura de control permite integrarea flexibila prin multiple modalitati de comanda, inclusiv control analogic pentru cuplu si viteza, semnale de tip impuls (Pulse/Direction) si comunicatie industriala prin protocoalele Modbus (RTU/ASCII) si CANOpen. Echipamentul dispune de resurse I/O generoase, incluzand 10 intrari digitale, dintre care 2 sunt dedicate functiilor de Touch Probe pentru captura rapida a pozitiei, si 5 iesiri digitale configurabile.
- Iesire de encoder emulata cu rezolutie de 16384 biti pentru integrare in bucle de control externe.
- Suport pentru partajarea magistralei DC (DC Bus Sharing), optimizand consumul energetic prin transferul de energie intre drivere in fazele de franare si accelerare.
- Design industrial compact cu latime de 90 mm, permitand montajul strans la o distanta de doar 1 mm intre unitati pentru minimizarea amprentei in dulapul de comanda.
- Grad de protectie IP20 si constructie robusta pentru medii de operare standard.
| Date de baza | |
|---|---|
| Tip amplificator | Conventional |
| Comenzi | comanda analogica a cuplului, comanda analogica a vitezei, Modbus RS485, CANOpen, pozitionare interna, comanda cu impulsuri |
| Putere nominala | 5000 W |
| Tensiune nominala | 400 VAC |
| Date tehnice | |
| Curent nominal | 17 A |
| Curent maxim | 53,0 A |
| I/O (intrari/iesiri) | |
| Numar intrari digitale | 10 |
| Din care intrari TouchProbe | 2 |
| Numar iesiri digitale | 5 |
| Comunicare | |
| Porturi de comunicatie | CAN, RS485 |
| Protocoale de comunicatie | Modbus ASCII, Modbus RTU, CANOpen |
| Functionalitati | |
| Safety STO SIL3 PLe | Nu |
| Suport encoder extern | Nu |
| Iesire encoder emulata | 16384 biti |
| Partajare magistrala DC | Da |
| Dimensiuni | |
| Latime | 90 mm |
| Inaltime | 260 mm |
| Adancime | 230 mm |
| Distanta intre amplificatoare | 1 mm |
| Date suplimentare | |
| Grad de protectie | IP20 |
| Cod producator | D3134 |
