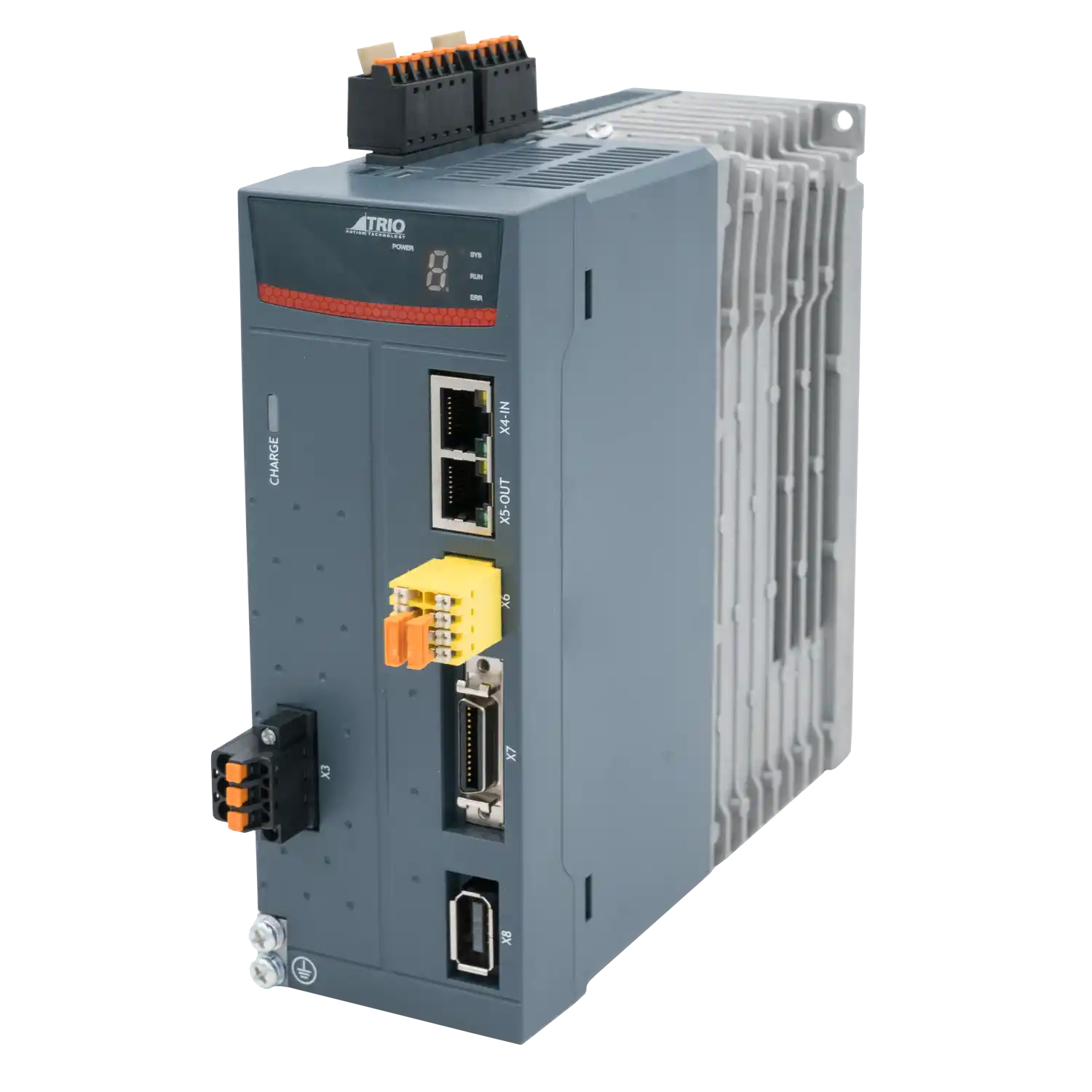

Driverul servo Trio Motion DX4-108AJA este un amplificator digital de 750W optimizat pentru integrarea în arhitecturi de control industrial via EtherCAT. Dispozitivul asigură controlul dinamic al servomotoarelor prin procesare digitală de înaltă viteză și include funcția de siguranță Safe Torque Off (STO) conform standardului SIL3 PLe. Arhitectura hardware este proiectată pentru eficiență de spațiu, permițând instalarea modulelor cu o distanță de separare de doar 1 mm între unități.
Echipamentul dispune de o magistrală DC partajabilă, permițând distribuția și reutilizarea energiei regenerative între mai multe drivere conectate în sistem. Din punct de vedere al conectivității, unitatea integrează 7 intrări digitale, dintre care 2 sunt dedicate aplicațiilor de captură rapidă a poziției (Touch Probe), și 4 ieșiri digitale programabile. Suportul pentru un al doilea encoder permite implementarea buclei de control închise pentru compensarea jocurilor mecanice ale sistemului de transmisie.
| Date de bază | |
|---|---|
| Tip amplificator | EtherCAT |
| Comenzi | EtherCAT |
| Putere nominală | 750 W |
| Tensiune nominală | 230 VAC |
| Date tehnice | |
| Curent nominal | 5.1 A |
| Curent maxim | 19,5 A |
| I/O (intrări/ieșiri) | |
| Număr intrări digitale | 7 |
| Din care intrări TouchProbe | 2 |
| Număr ieșiri digitale | 4 |
| Comunicare | |
| Porturi de comunicație | Ethernet |
| Protocoale de comunicație | EtherCAT |
| Funcționalități | |
| Safety STO SIL3 PLe | Da |
| Suport encoder extern | Da |
| Ieșire encoder emulată | 16384 biți |
| Partajare magistrală DC | Da |
| Dimensiuni | |
| Lățime | 65 mm |
| Înălțime | 172 mm |
| Adâncime | 180 mm |
| Distanță între amplificatoare | 1 mm |
| Date suplimentare | |
| Grad de protecție | IP20 |
| Cod producător | D0104 |
