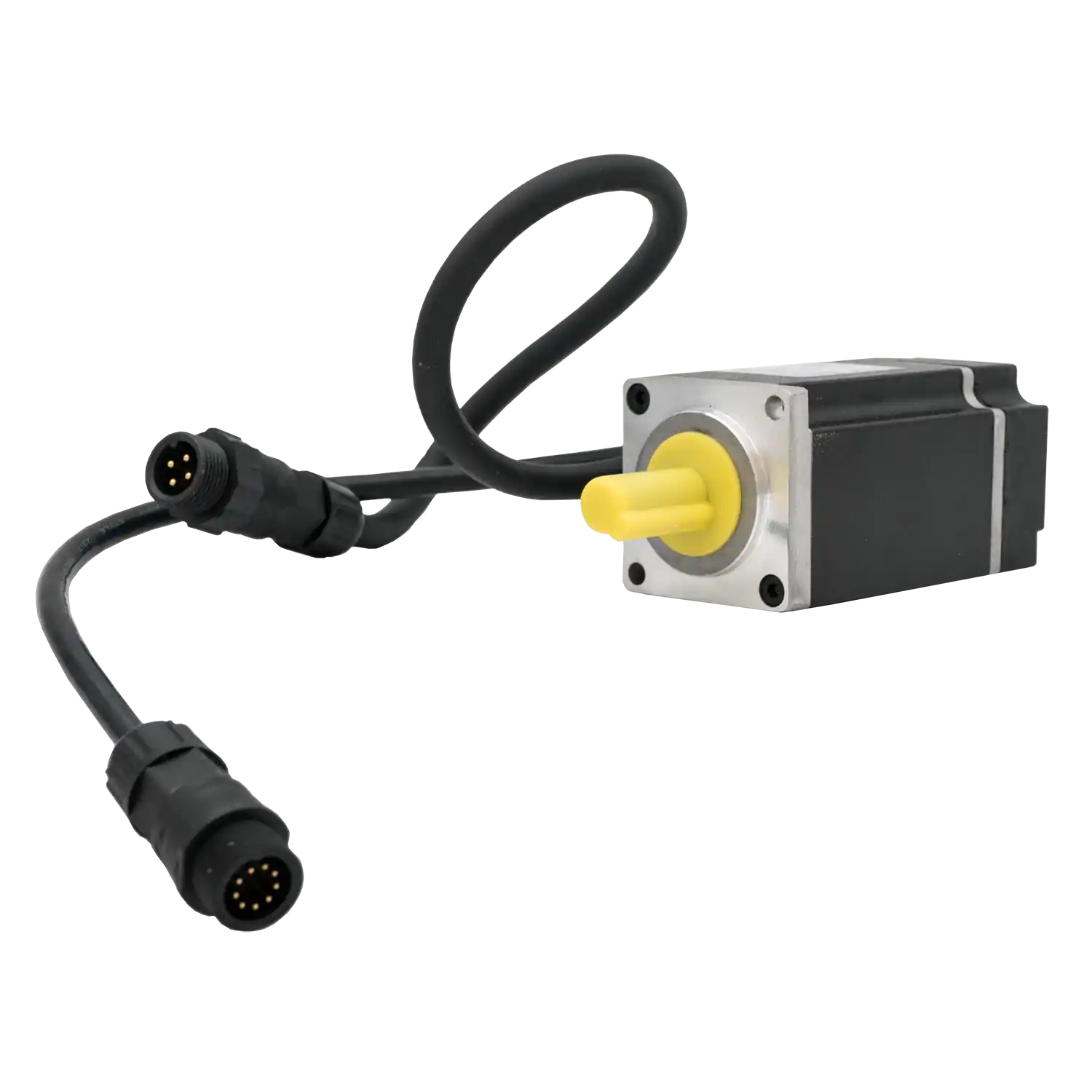

Servomotorul sincron AC Trio Motion MXL-01A0430LA reprezinta o solutie tehnica de inalta performanta, avand o putere nominala de 100W si fiind optimizat pentru aplicatii industriale ce necesita un raspuns dinamic rapid si precizie ridicata. Dispozitivul este echipat cu un encoder absolut multitura pe 23 de biti, capabil sa furnizeze o rezolutie de 8.388.608 impulsuri pe rotatie, ceea ce elimina necesitatea procedurilor de referentiere (homing) la fiecare pornire a sistemului.
Constructia mecanica include o flansa de 40 mm si un ax de 8 mm protejat prin etansare cu simering, oferind un grad de protectie IP65 si clasa de izolatie F. Motorul dezvolta un cuplu nominal de 0.318 Nm la o viteza de 3000 rpm, atingand varfuri de cuplu de pana la 1.11 Nm, fiind ideal pentru aplicatii de pozitionare fina si control al vitezei in regimuri de pana la 7000 rpm.
| Categorie | Parametru | Fara frana | Cu frana |
|---|---|---|---|
| Date de baza | |||
| Putere nominala | 100 W | 100 W | |
| Tensiune nominala | 200 VAC | 200 VAC | |
| Encoder | Absolut, multitura, 23 biti (8.388.608 imp./turatie) | Absolut, multitura, 23 biti (8.388.608 imp./turatie) | |
| Parametri tehnici | |||
| Viteza nominala | 3000 rpm | 3000 rpm | |
| Viteza maxima | 7000 rpm | 7000 rpm | |
| Cuplu nominal | 0.318 Nm | 0.318 Nm | |
| Cuplu maxim | 1.11 Nm | 1.11 Nm | |
| Moment de inertie | 0.0428 kg·cm² | 0.0465 kg·cm² | |
| Curent nominal | 1.1 A | 1.1 A | |
| Curent maxim | 4.0 A | 4.0 A | |
| Dimensiuni si greutate | |||
| Dimensiune flansa | 40 mm | 40 mm | |
| Diametru ax | 8 mm | 8 mm | |
| Lungime fara ax | 78.5 mm | 112 mm | |
| Lungime cu ax | 103.5 mm | 137 mm | |
| Greutate | 0.5 kg | 0.7 kg | |
| Frana | |||
| Frana prezenta | Nu | Da | |
| Tensiune nominala frana | — | 24 VDC | |
| Cuplu frana | — | ≥0.32 Nm | |
| Ax | |||
| Tip ax motor | Ax neted cu canal, pana si filet interior; Etansare cu simering | ||
| Sarcina radiala maxima | 78 N | 78 N | |
| Sarcina axiala maxima | 54 N | 54 N | |
| Date suplimentare | |||
| Grad de protectie | IP65 | IP65 | |
| Clasa de izolatie | F | F | |
| Cod producator | M0756 | M0871 | |
