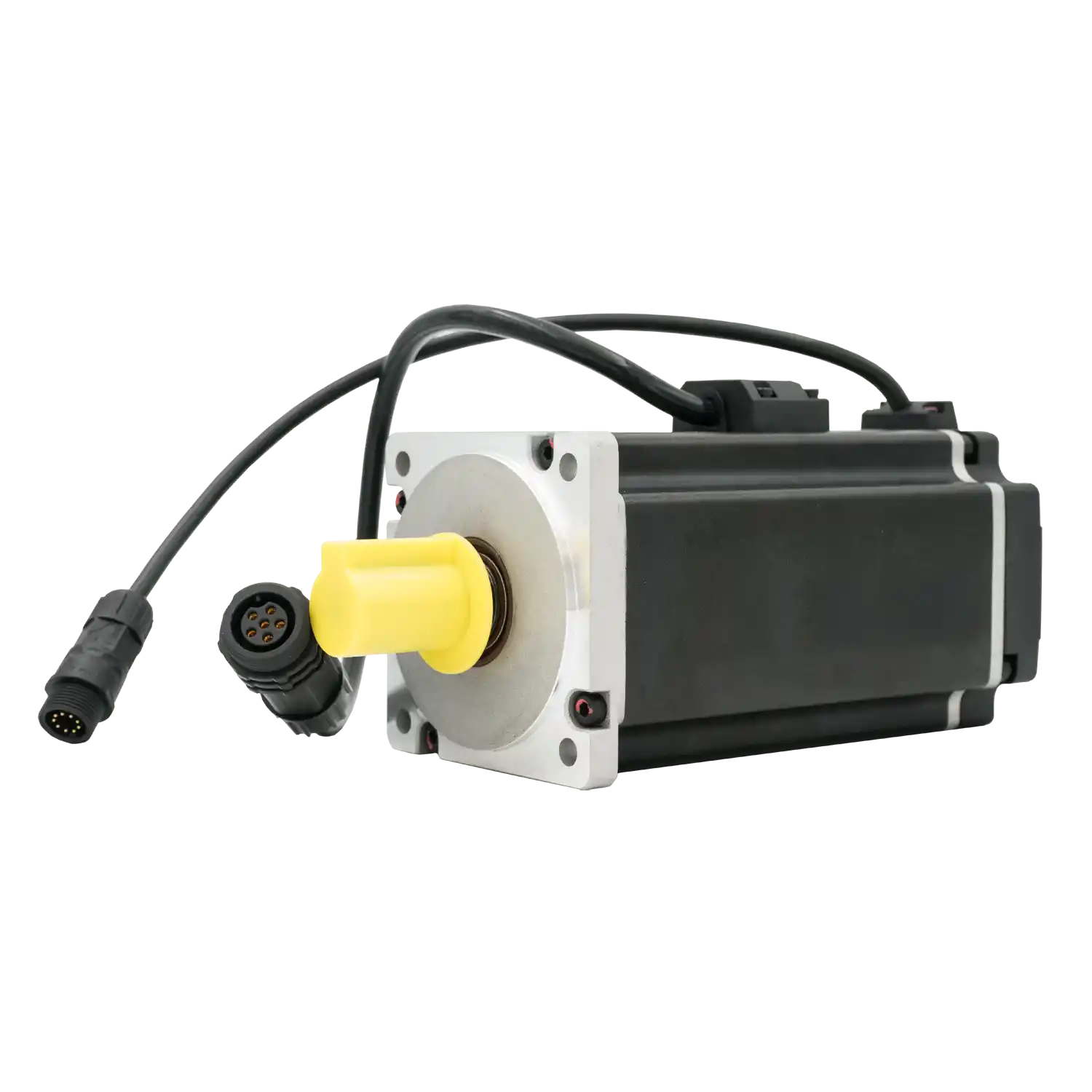

Servomotorul MXL-10A0830TA de la Trio Motion, cu dimensiunea flanșei de 80 mm, are o viteză nominală de 3000 rpm și o viteză maximă de 7000 rpm. Cuplul nominal este de 3.18 Nm, iar cuplul maxim de 9.54 Nm. Este un servomotor cu inerție redusă, ideal pentru aplicații care necesită o dinamică ridicată, dar nu necesită o forță mare.
| Categorie | Parametru | Fără frână | Cu frână |
|---|---|---|---|
| Date de bază | |||
| Putere nominală | 1000 W | 1000 W | |
| Tensiune nominală | 200 VAC | 200 VAC | |
| Encoder | Absolut, multitură, 23 biți (8.388.608 imp./rot) | ||
| Parametri tehnici | |||
| Viteză nominală | 3000 rpm | 3000 rpm | |
| Viteză maximă | 7000 rpm | 7000 rpm | |
| Cuplu nominal | 3.18 Nm | 3.18 Nm | |
| Cuplu maxim | 9.54 Nm | 9.54 Nm | |
| Moment de inerție | 1.14 kg·cm² | 1.3 kg·cm² | |
| Curent nominal | 6,9 A | 6,9 A | |
| Curent maxim | 21,0 A | 21,0 A | |
| Dimensiuni și greutate | |||
| Dimensiune flanșă | 80 mm | 80 mm | |
| Diametru ax | 19 mm | 19 mm | |
| Lungime fără ax | 125 mm | 158 mm | |
| Lungime cu ax | 165 mm | 198 mm | |
| Greutate | 3,1 kg | 3,8 kg | |
| Frână | |||
| Frână prezentă | Nu | Da | |
| Tensiune nominală frână | — | 24 VDC | |
| Cuplu frână | — | ≥3,2 Nm | |
| Ax | |||
| Tip ax motor | Ax neted cu canal, pană și filet interior; Etanșare cu simering | ||
| Sarcină radială maximă | 392 N | 392 N | |
| Sarcină axială maximă | 147 N | 147 N | |
| Date suplimentare | |||
| Grad de protecție | IP65 | IP65 | |
| Clasa de izolație | F | F | |
| Cod producător | M0630 | M0884 | |
