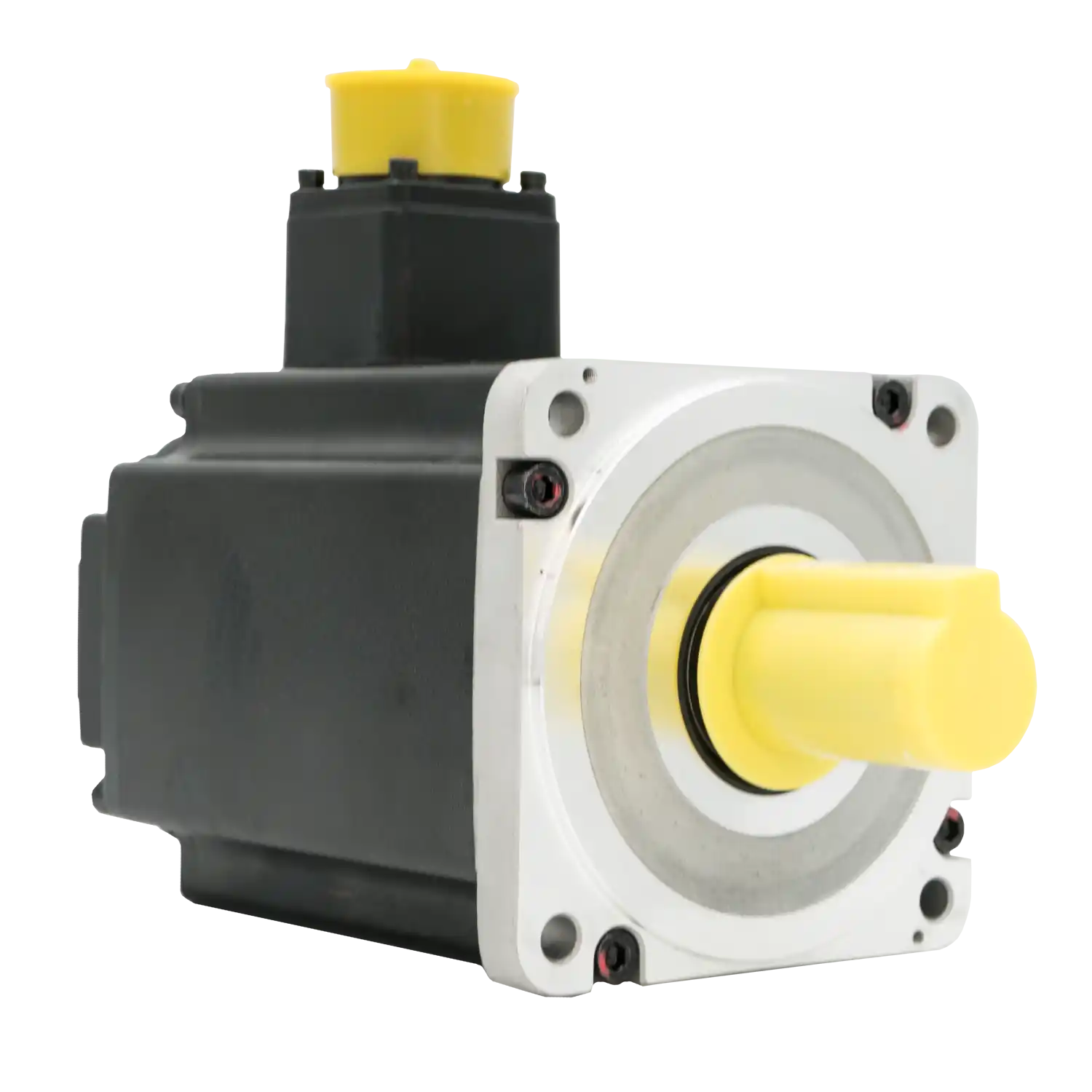

Servomotorul sincron Trio Motion MXL-15D1030TB reprezinta o solutie de actionare de inalta performanta pentru sisteme de motion control ce necesita un raspuns dinamic rapid. Acesta furnizeaza o putere nominala de 1500 W la o tensiune de alimentare de 400 VAC, fiind caracterizat printr-o constructie cu inertie redusa si o flansa de 100 mm, facilitand acceleratii ridicate in aplicatii de pozitionare.
Sistemul de feedback este echipat cu un encoder absolut multitura pe 17 biti (131.072 ppr), asigurand o precizie ridicata a buclei de control. Gradul de protectie IP65 si clasa de izolatie F asigura durabilitatea si fiabilitatea necesare in mediile industriale exigente.
| Categorie | Parametru | Fara frana | Cu frana |
|---|---|---|---|
| Date de baza | |||
| Putere nominala | 1500 W | 1500 W | |
| Tensiune nominala | 400 VAC | 400 VAC | |
| Encoder | Absolut, multitura, 17 biti (131.072 imp./rot) | ||
| Parametri tehnici | |||
| Viteza nominala | 3000 rpm | 3000 rpm | |
| Viteza maxima | 6000 rpm | 6000 rpm | |
| Cuplu nominal | 4.78 Nm | 4.78 Nm | |
| Cuplu maxim | 14.3 Nm | 14.3 Nm | |
| Moment de inertie | 2.33 kg·cm² | 3.1 kg·cm² | |
| Curent nominal | 4.9 A | 4.9 A | |
| Curent maxim | 16.3 A | 16.3 A | |
| Dimensiuni si greutate | |||
| Dimensiune flansa | 100 mm | 100 mm | |
| Diametru ax | 24 mm | 24 mm | |
| Lungime fara ax | 165 mm | 195 mm | |
| Lungime cu ax | 210 mm | 240 mm | |
| Greutate | 5.1 kg | 6.4 kg | |
| Frana | |||
| Frana prezenta | Nu | Da | |
| Tensiune nominala frana | — | 24 VDC | |
| Cuplu frana | — | ≥8 Nm | |
| Ax | |||
| Tip ax motor | Ax neted cu canal, pana si filet interior; Etansare cu simering | ||
| Sarcina radiala maxima | 686 N | 686 N | |
| Sarcina axiala maxima | 196 N | 196 N | |
| Date suplimentare | |||
| Grad de protectie | IP65 | IP65 | |
| Clasa de izolatie | F | F | |
| Cod producator | M0777 | M0778 | |
