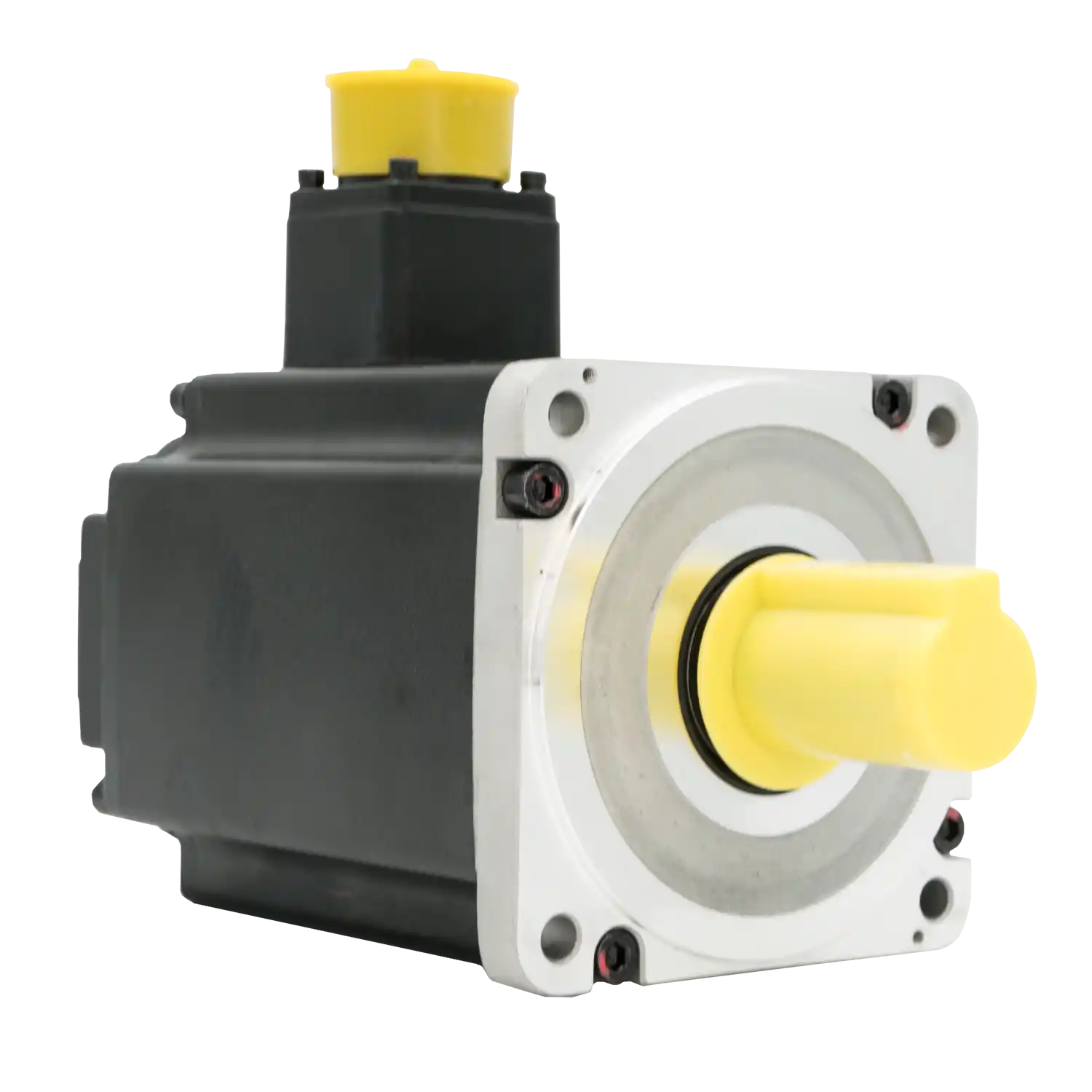

Servomotorul sincron AC Trio Motion MXL-20D1030TB este un echipament de înaltă performanță din gama cu inerție redusă, optimizat pentru aplicații industriale care necesită un răspuns dinamic rapid și o precizie ridicată a mișcării. Acesta furnizează o putere nominală de 2000W și un cuplu nominal de 6.37 Nm la o viteză de 3000 rpm, fiind capabil să atingă un cuplu de vârf de 19.1 Nm pentru perioade scurte. Sistemul de feedback integrat utilizează un encoder absolut multitură pe 17 biți, oferind o rezoluție de 131.072 puncte per rotație pentru un control riguros al poziției.
Construcția robustă include o flanșă de 100 mm și asigură un grad de protecție IP65, fiind adecvată pentru medii de operare diverse. Motorul este disponibil în variante cu sau fără frână de reținere electromagnetică la 24 VDC, menținând aceleași performanțe de cuplu și viteză indiferent de configurație.
| Categorie | Parametru | Fără frână | Cu frână |
|---|---|---|---|
| Date de bază | |||
| Putere nominală | 2000 W | 2000 W | |
| Tensiune nominală | 400 VAC | 400 VAC | |
| Encoder | Absolut, multitură, 17 biți (131.072 imp./rot) | ||
| Parametri tehnici | |||
| Viteză nominală | 3000 rpm | 3000 rpm | |
| Viteză maximă | 6000 rpm | 6000 rpm | |
| Cuplu nominal | 6.37 Nm | 6.37 Nm | |
| Cuplu maxim | 19.1 Nm | 19.1 Nm | |
| Moment de inerție | 2.95 kg·cm² | 3.72 kg·cm² | |
| Curent nominal | 6.4 A | 6.4 A | |
| Curent maxim | 20.5 A | 20.5 A | |
| Dimensiuni și greutate | |||
| Dimensiune flanșă | 100 mm | 100 mm | |
| Diametru ax | 24 mm | 24 mm | |
| Lungime fără ax | 185 mm | 215 mm | |
| Lungime cu ax | 230 mm | 260 mm | |
| Greutate | 6.1 kg | 7.5 kg | |
| Frână | |||
| Frână prezentă | Nu | Da | |
| Tensiune nominală frână | — | 24 VDC | |
| Cuplu frână | — | ≥8 Nm | |
| Ax | |||
| Tip ax motor | Ax neted cu canal, pană și filet interior; Etanșare cu simering | ||
| Sarcină radială maximă | 686 N | 686 N | |
| Sarcină axială maximă | 196 N | 196 N | |
| Date suplimentare | |||
| Grad de protecție | IP65 | IP65 | |
| Clasa de izolație | F | F | |
| Cod producător | M0782 | M0783 | |
