Description

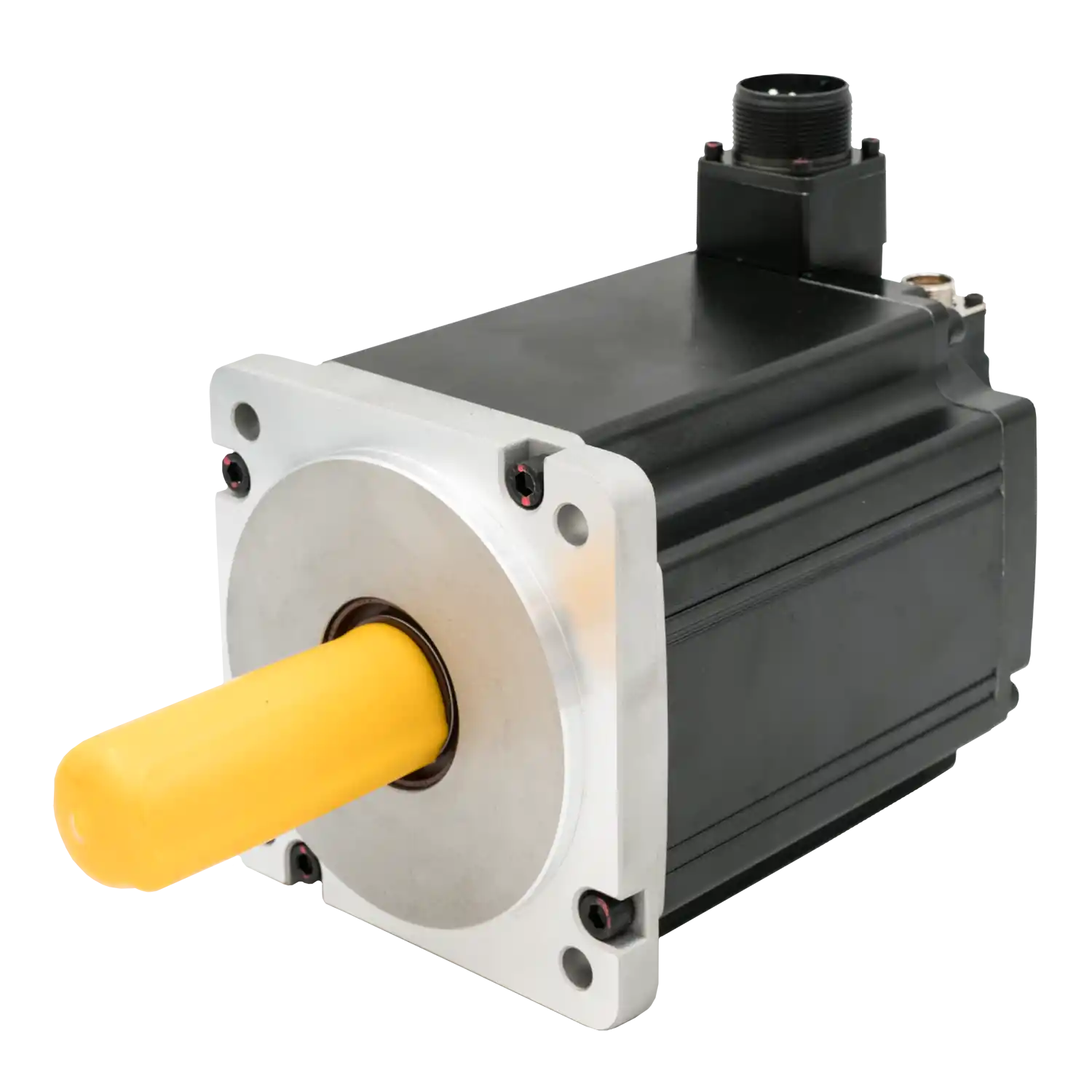

Servomotorul MXL-30D1330LA de la Trio Motion, cu dimensiunea flanșei de 130 mm, are o viteză nominală de 3000 rpm și o viteză maximă de 7000 rpm. Cuplul nominal este de 9.8 Nm, iar cuplul maxim de 29.4 Nm. Este un servomotor cu inerție redusă, ideal pentru aplicații care necesită o dinamică ridicată, dar nu necesită o forță mare.
| Categorie | Parametru | Fără frână | Cu frână |
|---|---|---|---|
| Date de bază | |||
| Putere nominală | 3000 W | 3000 W | |
| Tensiune nominală | 400 VAC | 400 VAC | |
| Encoder | Absolut, multitură, 23 biți (8.388.608 imp./rot) | ||
| Parametri tehnici | |||
| Viteză nominală | 3000 rpm | 3000 rpm | |
| Viteză maximă | 7000 rpm | 7000 rpm | |
| Cuplu nominal | 9.8 Nm | 9.8 Nm | |
| Cuplu maxim | 29.4 Nm | 29.4 Nm | |
| Moment de inerție | 7.72 kg·cm² | 9 kg·cm² | |
| Curent nominal | 10.5 A | 10.5 A | |
| Curent maxim | 33.0 A | 33.0 A | |
| Dimensiuni și greutate | |||
| Dimensiune flanșă | 130 mm | 130 mm | |
| Diametru ax | 28 mm | 28 mm | |
| Lungime fără ax | 194 mm | 226.5 mm | |
| Lungime cu ax | 257 mm | 298.5 mm | |
| Greutate | 10 kg | 12 kg | |
| Frână | |||
| Frână prezentă | Nu | Da | |
| Tensiune nominală frână | — | 24 VDC | |
| Cuplu frână | — | ≥20 Nm | |
| Ax | |||
| Tip ax motor | Ax neted cu canal, pană și filet interior; Etanșare cu simering | ||
| Sarcină radială maximă | 980 N | 980 N | |
| Sarcină axială maximă | 392 N | 392 N | |
| Date suplimentare | |||
| Grad de protecție | IP65 | IP65 | |
| Clasa de izolație | F | F | |
| Cod producător | M0784 | M0785 | |
