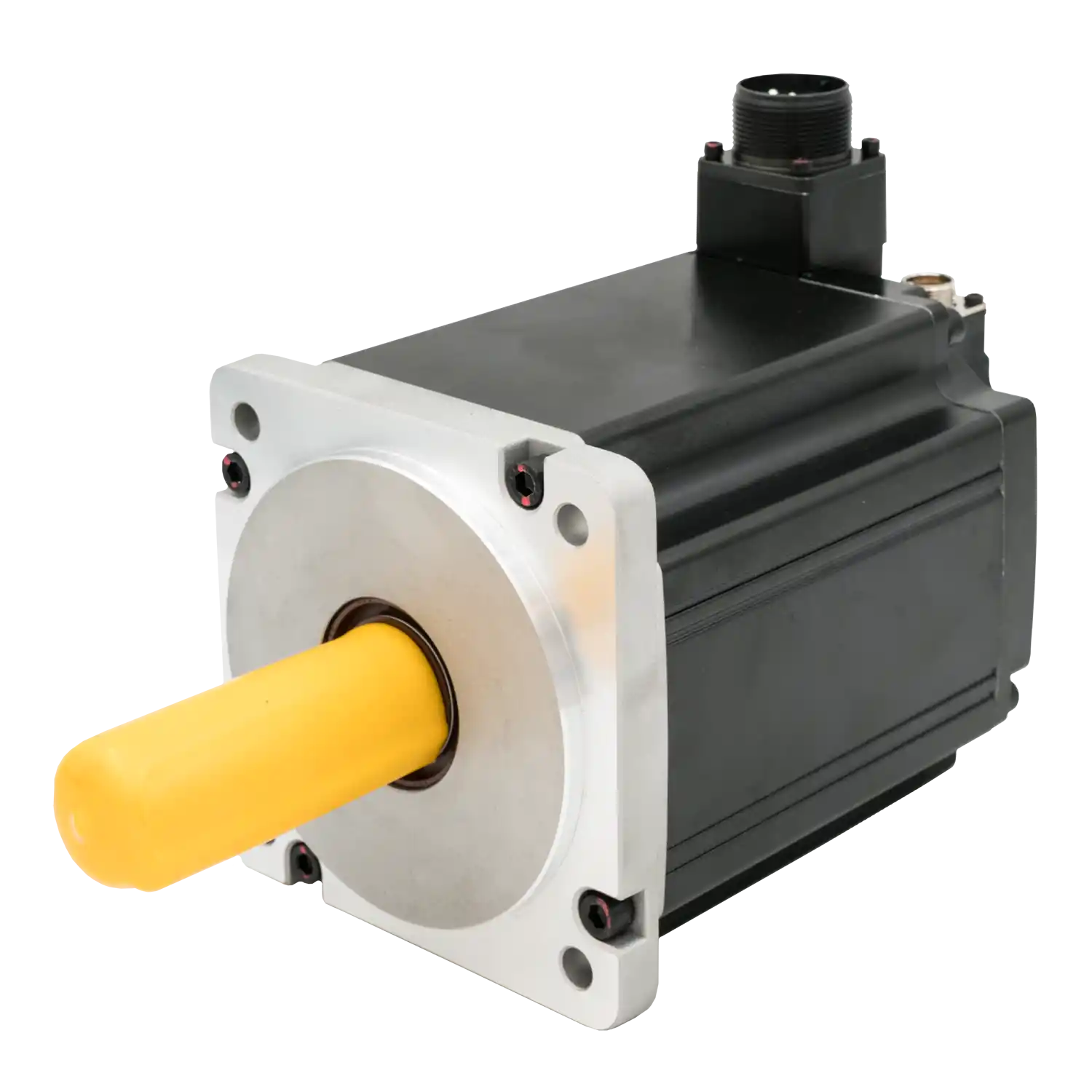

Servomotorul Trio Motion MXL-40D1330LA este un motor sincron de inalta performanta, proiectat pentru integrare in sisteme de automatizare ce necesita un raspuns dinamic rapid. Cu o putere nominala de 4000 W si alimentare la 400 VAC, acest model dezvolta un cuplu nominal de 12.8 Nm si atinge o viteza maxima de operare de 7000 rpm.
Sistemul de feedback este asigurat de un encoder absolut multitura pe 23 biti, oferind o rezolutie de 8.388.608 impulsuri pe rotatie pentru pozitionare de inalta precizie. Constructia cu inertie redusa permite accelerari si decelerari proeminte, fiind optimizata pentru aplicatii industriale cu cicluri de lucru solicitante. Dispozitivul are o flansa de 130 mm, grad de protectie IP65 si este incadrat in clasa de izolatie F.
| Categorie | Parametru | Fără frână | Cu frână |
|---|---|---|---|
| Date de bază | |||
| Putere nominală | 4000 W | 4000 W | |
| Tensiune nominală | 400 VAC | 400 VAC | |
| Encoder | Absolut, multitură, 23 biți (8.388.608 imp./rot) | ||
| Parametri tehnici | |||
| Viteză nominală | 3000 rpm | 3000 rpm | |
| Viteză maximă | 7000 rpm | 7000 rpm | |
| Cuplu nominal | 12.8 Nm | 12.8 Nm | |
| Cuplu maxim | 38.4 Nm | 38.4 Nm | |
| Moment de inerție | 10.2 kg·cm² | 11.6 kg·cm² | |
| Curent nominal | 13.0 A | 13.0 A | |
| Curent maxim | 40.0 A | 40.0 A | |
| Dimensiuni și greutate | |||
| Dimensiune flanșă | 130 mm | 130 mm | |
| Diametru ax | 28 mm | 28 mm | |
| Lungime fără ax | 221 mm | 253.5 mm | |
| Lungime cu ax | 284 mm | 316.5 mm | |
| Greutate | 12.0 kg | 14.0 kg | |
| Frână | |||
| Frână prezentă | Nu | Da | |
| Tensiune nominală frână | — | 24 VDC | |
| Cuplu frână | — | ≥20 Nm | |
| Ax | |||
| Tip ax motor | Ax neted cu canal, pană și filet interior; Etanșare cu simering | ||
| Sarcină radială maximă | 980 N | 980 N | |
| Sarcină axială maximă | 392 N | 392 N | |
| Date suplimentare | |||
| Grad de protecție | IP65 | IP65 | |
| Clasa de izolație | F | F | |
| Cod producător | M0786 | M0787 | |
