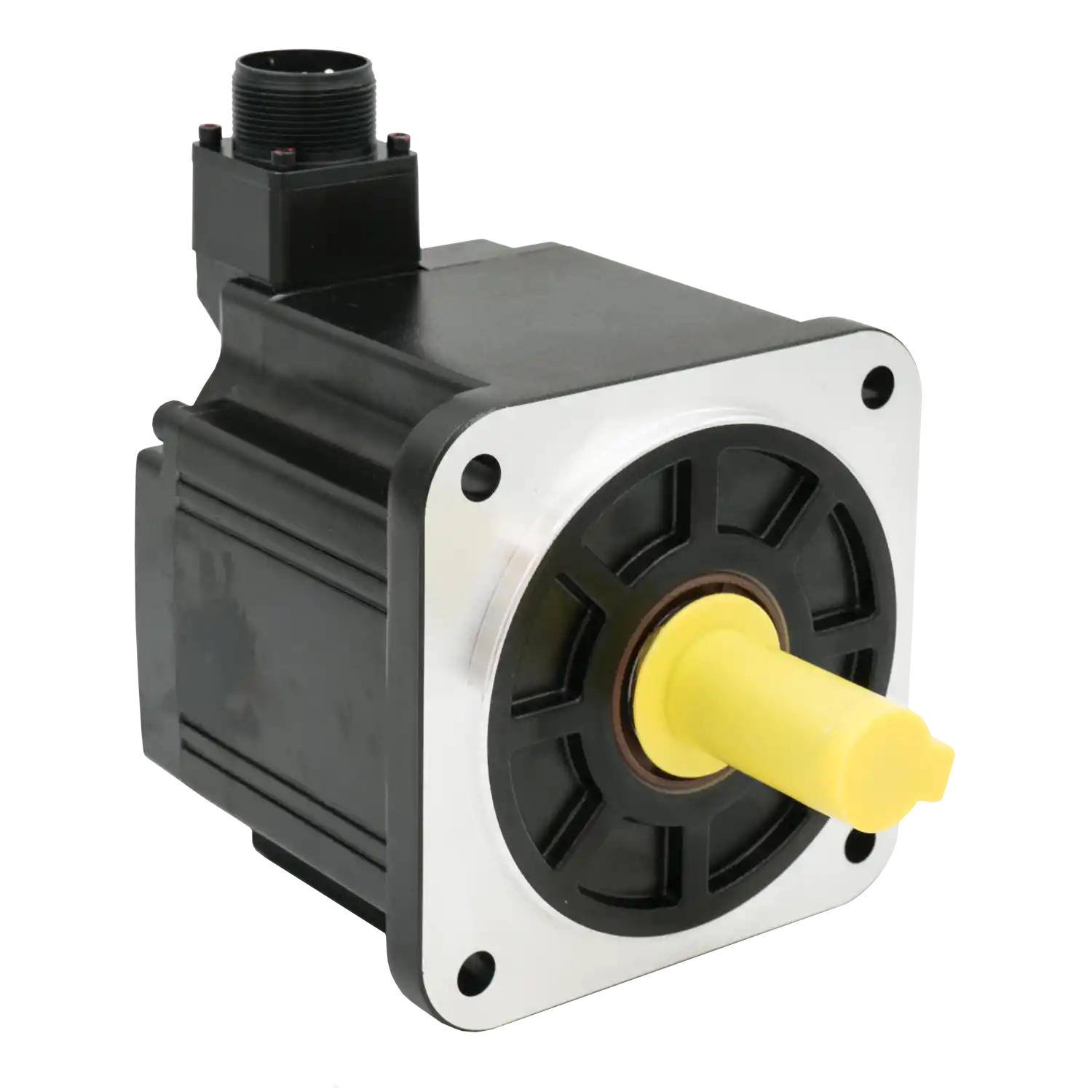

Servomotorul MXM-09A1315LA din gama Trio Motion este o unitate de actionare de inalta precizie, proiectata pentru aplicatii industriale ce necesita un cuplu ridicat si stabilitate mecanica superioara. Cu o putere nominala de 850W si o flansa de 130 mm, acest motor este incadrat in categoria sistemelor cu inertie medie, fiind ideal pentru aplicatii de pozitionare care prioritizeaza forta in detrimentul dinamicii extreme.
Sistemul de feedback este echipat cu un encoder absolut multi-rotatie pe 23 biti, asigurand o rezolutie de 8.388.608 impulsuri pe rotatie. Aceasta tehnologie permite mentinerea pozitiei absolute chiar si in cazul intreruperii alimentarii, eliminand necesitatea procedurilor de referentiere (homing). Motorul ofera un cuplu nominal de 5.41 Nm la o viteza de 1500 rpm, avand capacitatea de a atinge varfuri de cuplu de pana la 16.2 Nm. Protectia IP65 si clasa de izolatie F garanteaza fiabilitatea in medii de lucru industriale solicitante.
| Categorie | Parametru | M0767 | M0768 |
|---|---|---|---|
| Date de bază | |||
| Putere nominală | 850 W | 850 W | |
| Tensiune nominală | 230 VAC | 230 VAC | |
| Encoder | Absolut, multitură, 23 biți (8.388.608 imp./rot) | Absolut, multitură, 23 biți (8.388.608 imp./rot) | |
| Parametri tehnici | |||
| Viteză nominală | 1500 rpm | 1500 rpm | |
| Viteză maximă | 3000 rpm | 3000 rpm | |
| Cuplu nominal | 5.41 Nm | 5.41 Nm | |
| Cuplu maxim | 16.2 Nm | 16.2 Nm | |
| Moment de inerție | 11.9 kg·cm² | 12.5 kg·cm² | |
| Curent nominal | 6.8 A | 6.8 A | |
| Curent maxim | 22.6 A | 22.6 A | |
| Dimensiuni și greutate | |||
| Dimensiune flanșă | 130 mm | 130 mm | |
| Diametru ax | 22 mm | 22 mm | |
| Lungime fără ax | 131 mm | 161 mm | |
| Lungime cu ax | 185 mm | 215 mm | |
| Greutate | 5.6 kg | 7.3 kg | |
| Frână | |||
| Frână prezentă | Nu | Da | |
| Tensiune nominală frână | – | 24 VDC | |
| Cuplu frână | – | ≥20 Nm | |
| Ax | |||
| Tip ax motor | Ax neted cu canal, pană și filet interior; Etanșare cu simering | ||
| Sarcină radială maximă | 490 N | 490 N | |
| Sarcină axială maximă | 98 N | 98 N | |
| Date suplimentare | |||
| Grad de protecție | IP65 | IP65 | |
| Clasa de izolație | F | F | |
| Cod producător | M0767 | M0768 | |
