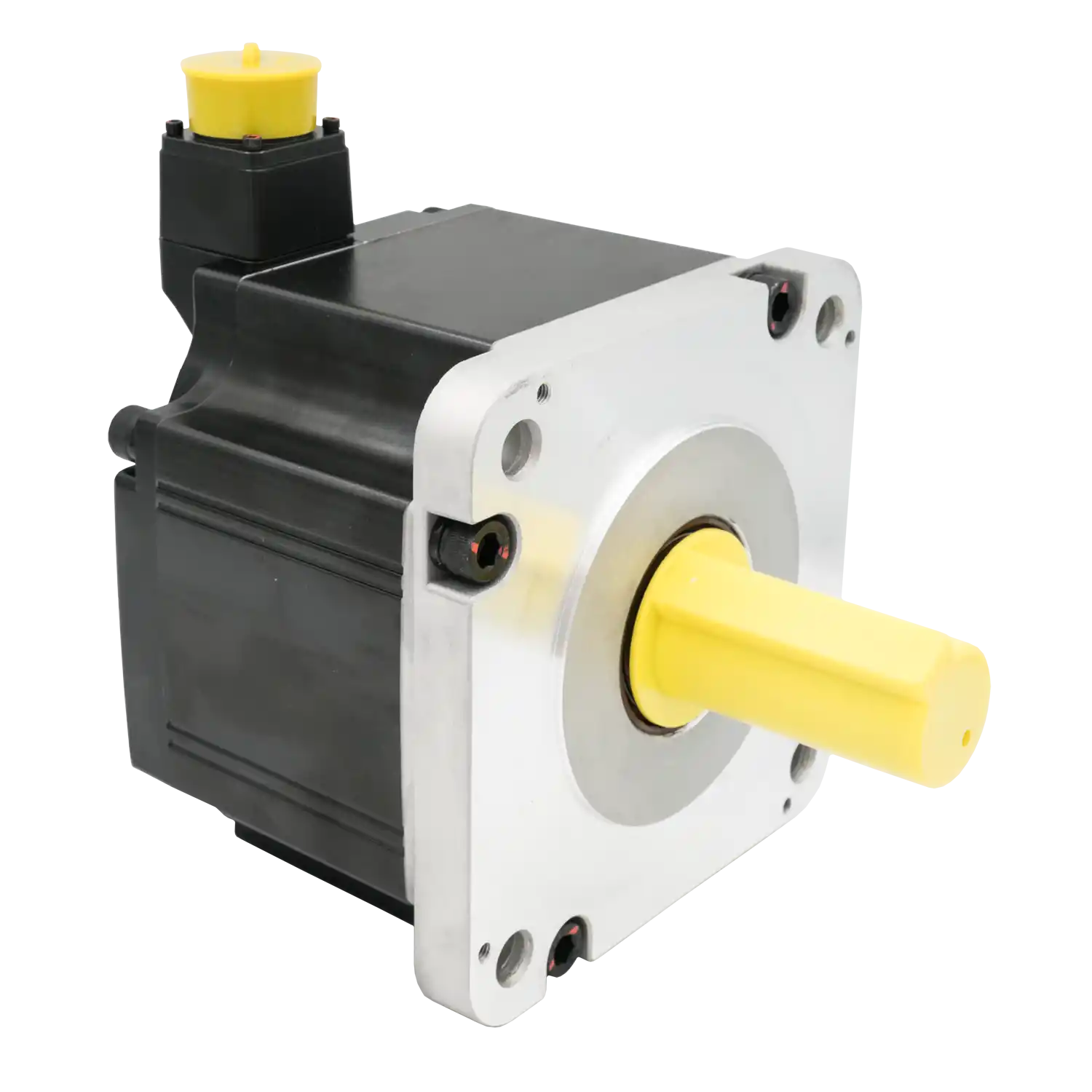

Servomotorul sincron Trio Motion MXM-55D1815LA reprezintă o soluție de înaltă performanță pentru aplicații industriale ce necesită un control riguros al mișcării și o densitate mare de putere. Echipat cu o flanșă de 180 mm, acest motor dezvoltă un cuplu nominal de 35 Nm și poate atinge vârfuri de sarcină de până la 105 Nm. Feedback-ul este furnizat de un encoder absolut multi-tură de 23 biți, asigurând o rezoluție de 8.388.608 unități pe rotație și eliminând necesitatea procedurilor de referențiere la fiecare pornire a sistemului.
Construcția sa cu inerție medie este optimizată pentru a oferi stabilitate în sistemele mecanice care manipulează mase considerabile, asigurând un echilibru între forța disponibilă și controlul dinamic. Gradul de protecție IP65 și clasa de izolație F garantează fiabilitatea în medii de lucru industriale exigente.
| Categorie | Parametru | M0813 | M0814 |
|---|---|---|---|
| Date de bază | |||
| Putere nominală | 5500 W | 5500 W | |
| Tensiune nominală | 400 VAC | 400 VAC | |
| Encoder | Absolut, multitură, 23 biți (8.388.608 imp./rot) | Absolut, multitură, 23 biți (8.388.608 imp./rot) | |
| Parametri tehnici | |||
| Viteză nominală | 1500 rpm | 1500 rpm | |
| Viteză maximă | 3000 rpm | 3000 rpm | |
| Cuplu nominal | 35 Nm | 35 Nm | |
| Cuplu maxim | 105 Nm | 105 Nm | |
| Moment de inerție | 85.5 kg·cm² | 91.5 kg·cm² | |
| Curent nominal | 20.3 A | 20.3 A | |
| Curent maxim | 64.0 A | 64.0 A | |
| Dimensiuni și greutate | |||
| Dimensiune flanșă | 180 mm | 180 mm | |
| Diametru ax | 42 mm | 42 mm | |
| Lungime fără ax | 221 mm | 264 mm | |
| Lungime cu ax | 324 mm | 377 mm | |
| Greutate | 23.2 kg | 27.8 kg | |
| Frână | |||
| Frână prezentă | Nu | Da | |
| Tensiune nominală frână | – | 24 VDC | |
| Cuplu frână | – | ≥72 Nm | |
| Ax | |||
| Tip ax motor | Ax neted cu canal, pană și filet interior; Etanșare cu simering | ||
| Sarcină radială maximă | 1764 N | 1764 N | |
| Sarcină axială maximă | 588 N | 588 N | |
| Date suplimentare | |||
| Grad de protecție | IP65 | IP65 | |
| Clasa de izolație | F | F | |
| Cod producător | M0813 | M0814 | |
