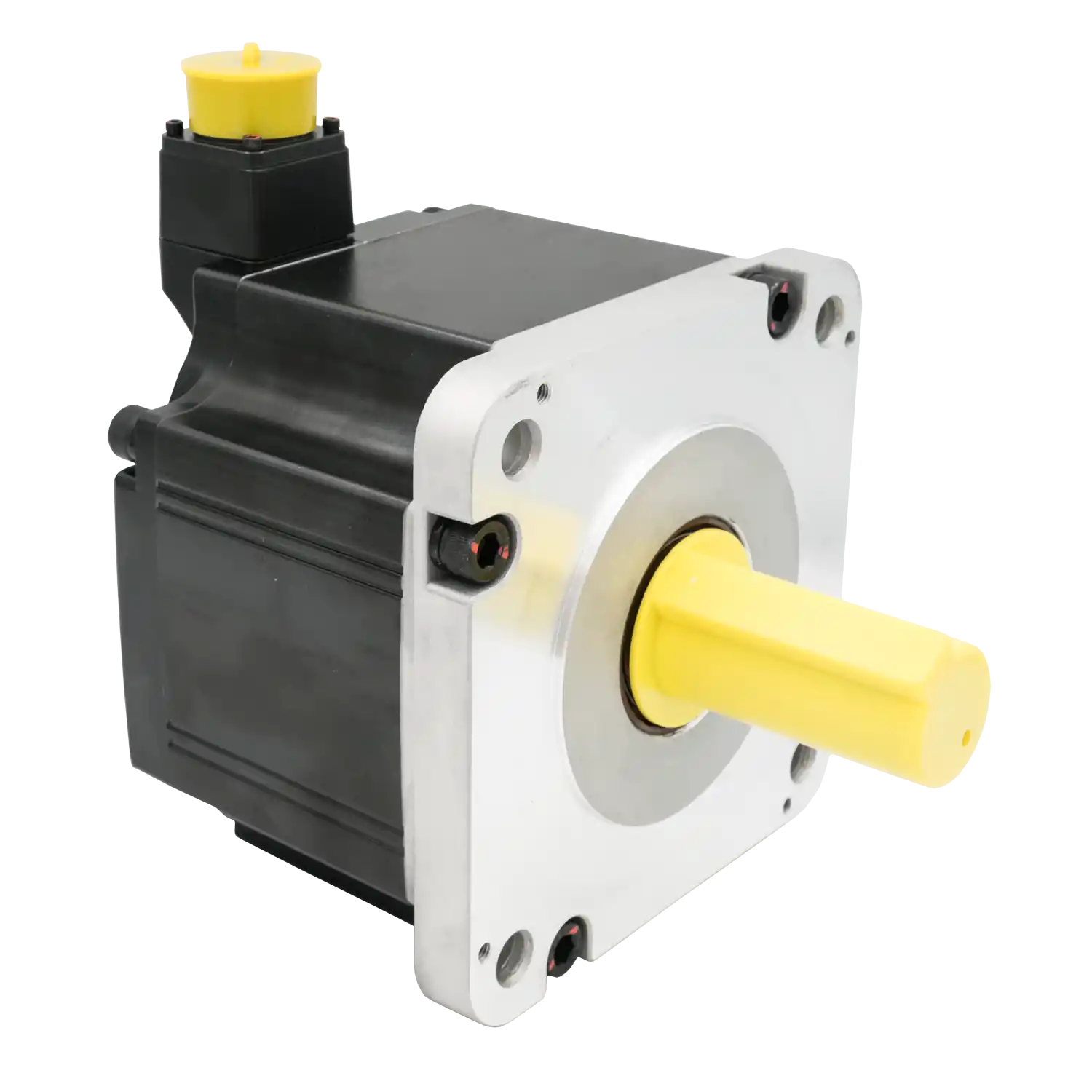

Servomotorul industrial Trio Motion MXM-75D1815LA este o unitate de acționare de înaltă performanță, concepută pentru aplicații care necesită un cuplu ridicat și o stabilitate mecanică superioară. Acesta funcționează la o tensiune nominală de 400 VAC și dezvoltă o putere de 7500W, fiind echipat cu o flanșă standard de 180 mm. Sistemul de feedback este asigurat de un encoder absolut multi-tură pe 23 biți, ce oferă o rezoluție de 8.388.608 impulsuri pe rotație, permițând monitorizarea precisă a poziției fără necesitatea unei baterii de backup.
Caracteristici principale de funcționare:
- Performanțe dinamice: Motorul atinge o viteză nominală de 1500 rpm și o viteză maximă de 3000 rpm, fiind ideal pentru regimuri de lucru solicitante.
- Capacitate de cuplu: Oferă un cuplu nominal de 48 Nm, cu posibilitatea de a gestiona vârfuri de sarcină de până la 120 Nm.
- Controlul mișcării: Clasificat ca un motor cu inerție medie, acesta asigură un echilibru optim între forța de tracțiune și controlul precis al sarcinii.
- Construcție robustă: Gradul de protecție IP65 și clasa de izolație F garantează fiabilitatea în medii industriale cu praf sau umiditate.
| Categorie | Parametru | M0815 (fără frână) | M0816 (cu frână) |
|---|---|---|---|
| Date de bază | |||
| Putere nominală | 7500 W | 7500 W | |
| Tensiune nominală | 400 VAC | 400 VAC | |
| Encoder | Absolut, multitură, 23 biți (8.388.608 imp./rot) | Absolut, multitură, 23 biți (8.388.608 imp./rot) | |
| Parametri tehnici | |||
| Viteză nominală | 1500 rpm | 1500 rpm | |
| Viteză maximă | 3000 rpm | 3000 rpm | |
| Cuplu nominal | 48 Nm | 48 Nm | |
| Cuplu maxim | 120 Nm | 120 Nm | |
| Moment de inerție | 117 kg·cm² | 123 kg·cm² | |
| Curent nominal | 26,5 A | 26,5 A | |
| Curent maxim | 70,0 A | 70,0 A | |
| Dimensiuni și greutate | |||
| Dimensiune flanșă | 180 mm | 180 mm | |
| Diametru ax | 42 mm | 42 mm | |
| Lungime fără ax | 247 mm | 300 mm | |
| Lungime cu ax | 360 mm | 413 mm | |
| Greutate | 29,0 kg | 33,6 kg | |
| Frână | |||
| Frână prezentă | Nu | Da | |
| Tensiune nominală frână | — | 24 VDC | |
| Cuplu frână | — | ≥72 Nm | |
| Ax | |||
| Tip ax motor | Ax neted cu canal, pană și filet interior; Etanșare cu simering | ||
| Sarcină radială maximă | 1764 N | 1764 N | |
| Sarcină axială maximă | 588 N | 588 N | |
| Date suplimentare | |||
| Grad de protecție | IP65 | IP65 | |
| Clasa de izolație | F | F | |
| Cod producător | M0815 | M0816 | |
