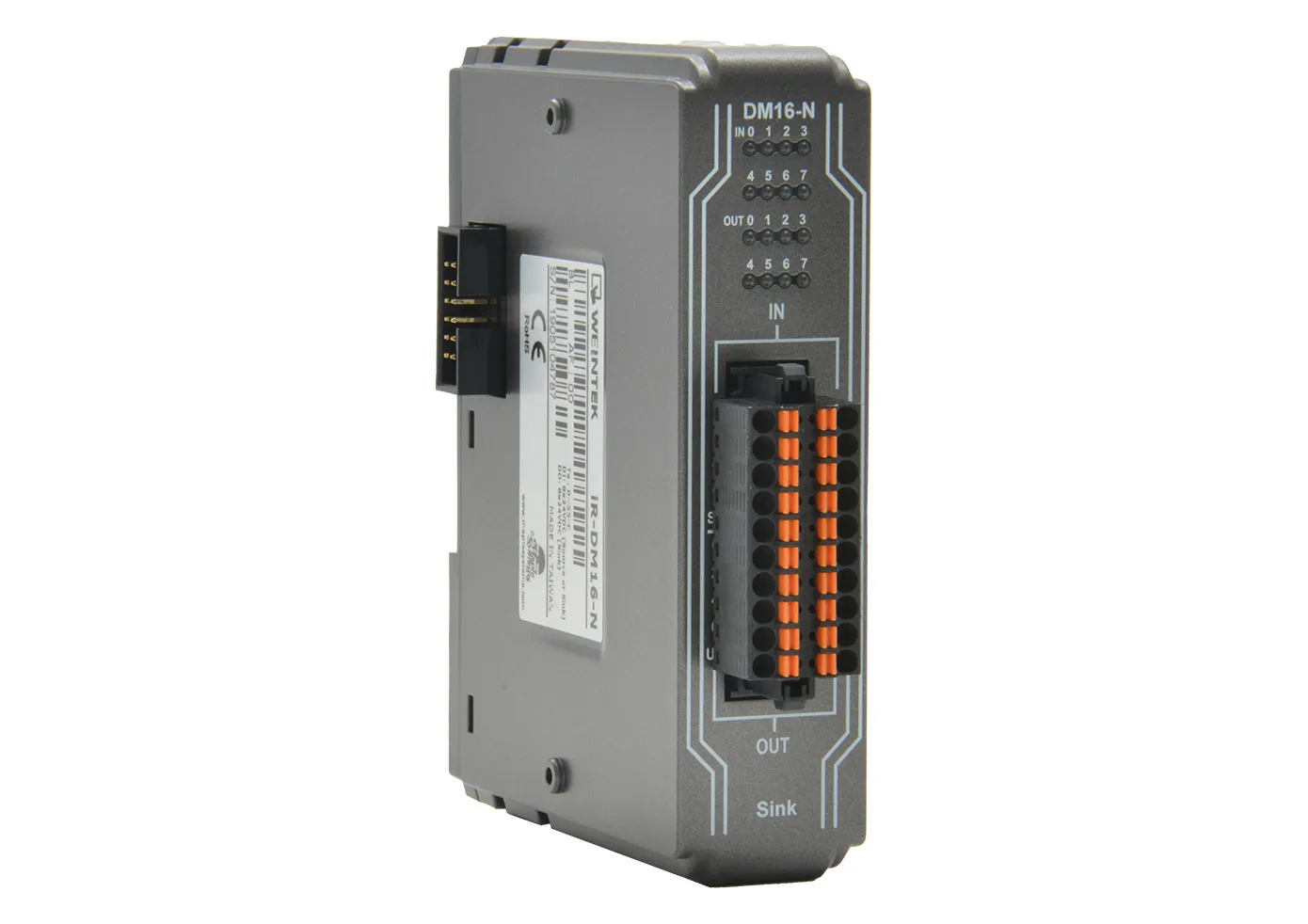

Modulul de extensie iR-DM16-N face parte din seria iR de la Weintek, fiind un dispozitiv combinat de intrare/ieșire digitală conceput pentru aplicații industriale ce necesită o integrare compactă și fiabilă. Arhitectura sa permite gestionarea a 8 puncte de intrare și 8 puncte de ieșire, asigurând o flexibilitate ridicată în configurarea sistemelor de automatizare prin intermediul magistralei de comunicație.
Sistemul de intrări este universal, suportând configurarea logică de tip Sink sau Source (PNP/NPN), cu un interval de operare pentru starea logică ‘High’ între 15 și 28VDC. Ieșirile digitale sunt implementate pe tranzistor de tip NPN (Sink), fiind optimizate pentru comutația sarcinilor de curent continuu de până la 0,5A per canal, cu o capacitate totală maximă de 4A. Modulul include indicatori LED pentru monitorizarea stării fiecărui canal I/O și este protejat într-o carcasă cu grad de protecție IP20, potrivită pentru montajul pe șină DIN în medii industriale.
| Specificații | iR-DM16-N | |
|---|---|---|
| Intrare digitală | Număr de intrări | 8 PNP/NPN (sink/source) |
| Consum curent | 130mA@5VDC | |
| Tensiune de intrare înaltă | 15~28VDC | |
| Tensiune de intrare joasă | 0~5 VDC | |
| Timp de răspuns OFF->ON | 5ms | |
| Timp de răspuns ON->OFF | 1ms | |
| Ieșire digitală | Număr de intrări | 8 NPN (sink) |
| Consum curent | 130mA@5VDC | |
| Tensiune de ieșire | 11~28VDC | |
| Curent de ieșire | 0,5A pe canal (Maxim 4A) | |
| Timp de răspuns OFF->ON | 300 μs | |
| Timp de răspuns ON->OFF | 300 μs | |
| Dimensiuni | Dimensiuni (mm) | 27 x 109 x 81 |
| Masă (kg) | 0.12 | |
| Condiții de operare | Structură protecție | IP20 |
| Temperatura de stocare | -20°~70°C | |
| Temperatura de operare | 0°~55°C | |
| Umiditate relativă | 10% ~ 90% | |
| Fixare | Montare pe șină DIN de 35 mm | |
| Altele | ||
