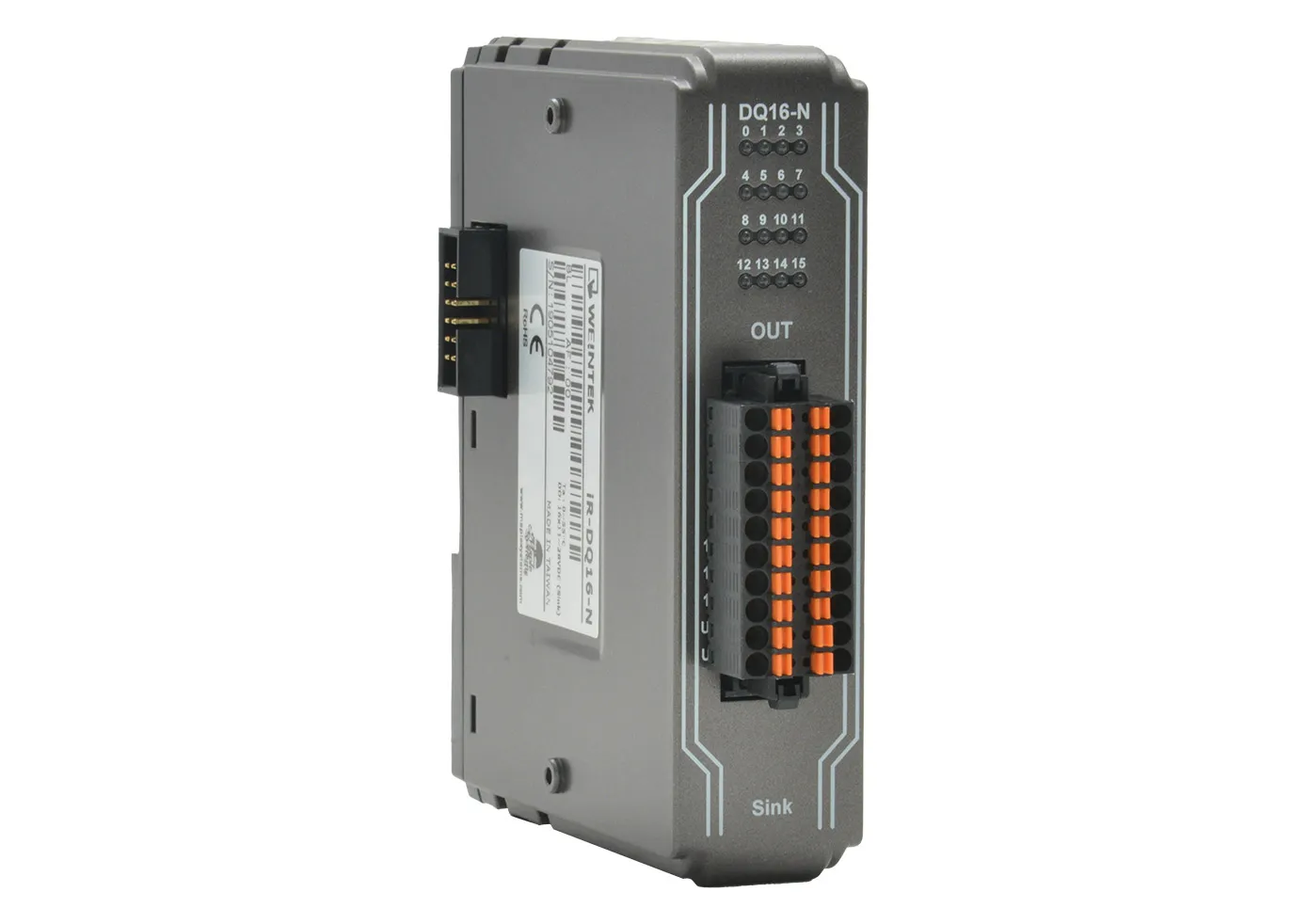

Modulul iR-DQ16-N este o unitate de extensie digitală din seria Weintek iR, special concepută pentru sistemele de automatizare cu arhitectură Remote I/O. Acesta pune la dispoziție 16 canale de ieșire de tip NPN (sink), fiind optimizat pentru comutarea sarcinilor în curent continuu (DC) în aplicații industriale complexe.
Caracteristici tehnice principale:
- Configurație ieșiri: 16 puncte de tip NPN (Sink), oferind o interfațare sigură prin izolare optică între circuitele logice și cele de câmp.
- Parametri electrici: Suportă o tensiune de operare între 15 și 28VDC, cu o capacitate de curent de 0.5A per canal, fără a depăși un maxim cumulat de 4A pe modul.
- Viteză de procesare: Timp de răspuns simetric de 300 μs pentru tranzițiile ON-OFF, asigurând o dinamică ridicată în controlul proceselor.
- Diagnoză și mentenanță: Integrarea indicatoarelor LED pe panoul frontal permite monitorizarea vizuală instantanee a stării fiecărui canal de ieșire.
- Design industrial: Carcasă cu grad de protecție IP20, proiectată pentru montaj pe șină DIN de 35mm, facilitând instalarea în tablouri electrice cu spațiu limitat.
| Specificații | iR-DQ16-N | |
|---|---|---|
| Intrare digitală | Număr de intrări | 16 NPN (sink) |
| Consum curent | 205mA@5VDC | |
| Tensiune de ieșire | 15~28VDC | |
| Curent de ieșire | 0.5A per canal (Maxim 4A). | |
| Timp de răspuns OFF->ON | 300 μs | |
| Timp de răspuns ON->OFF | 300 μs | |
| Dimensiuni | Dimensiuni (mm) | 27 x 109 x 81 |
| Masă (kg) | 0.12 | |
| Condiții de operare | Structură protecție | IP20 |
| Temperatura de stocare | -20°~70°C | |
| Temperatura de operare | 0°~55°C | |
| Umiditate relativă | 10% ~ 90% | |
| Fixare | Montare pe șină DIN de 35 mm | |
| Altele | ||
