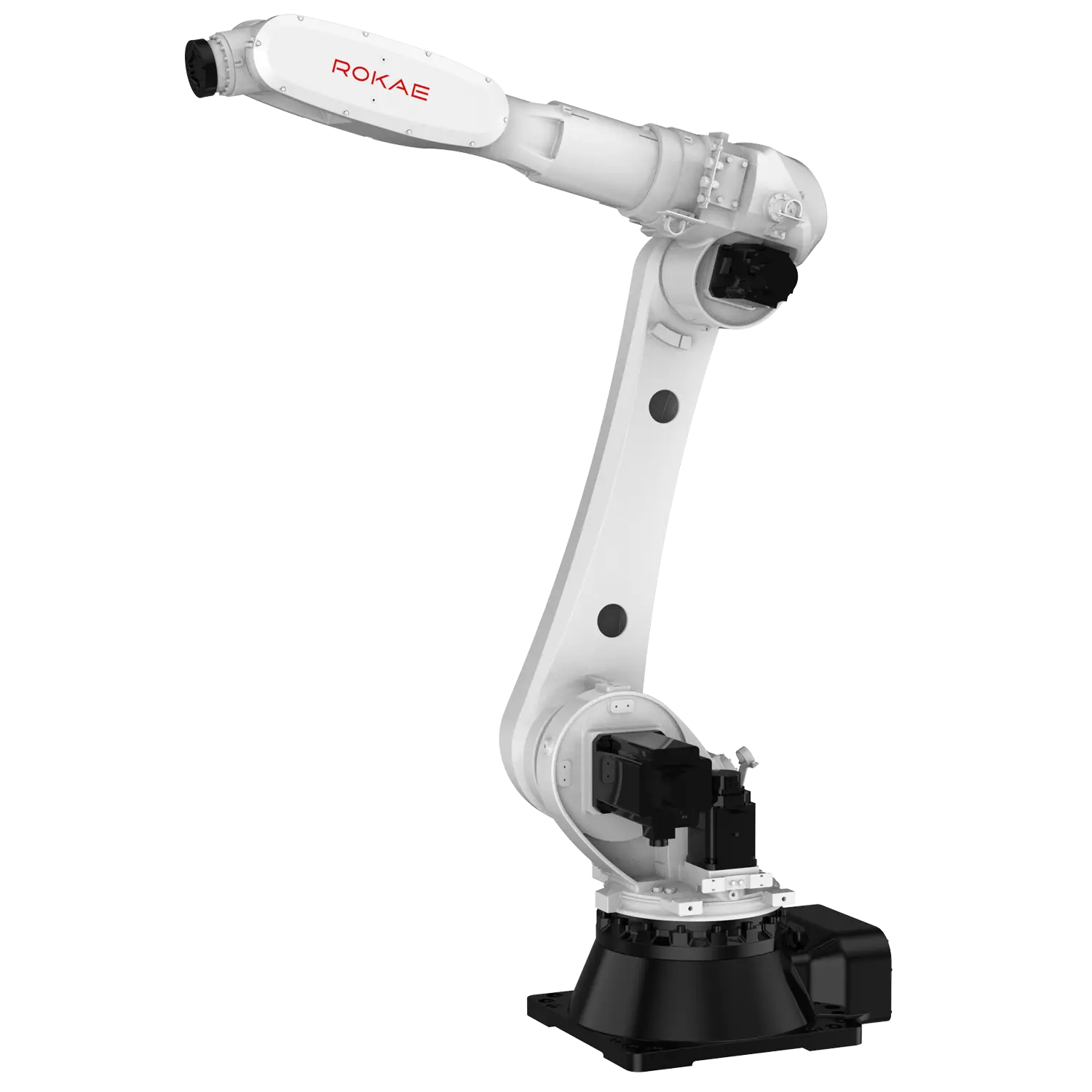

Seria ROKAE NB80-50/2.6 este un pilon de forță în automatizarea grea, capabil să manipuleze piese masive pe distanțe lungi, eliminând efortul uman din zonele periculoase. Extinderea brațului la aproape 2,6 metri permite deservirea simultană a mai multor stații de prelucrare sau construirea de paleți la distanțe considerabile față de baza robotului. Designul mecanic robust de 645 kg necesită o instalare pe o fundație solidă la nivelul solului, oferind rigiditatea necesară pentru a absorbi inerția mișcărilor rapide sub sarcină maximă.
Infrastructură internă pentru scule masive: Pentru a susține scule finale (end-effectors) de mare capacitate — precum clești grei de sudură sau grippere mari de paletizare — flanșa robotului integrează rute pneumatice de mare debit (2 conducte de 12 mm la 8 bar) și 24 de pini de semnal. Această rutare internă prin structura brațului elimină pachetele de cabluri exterioare, reducând riscul de rupere sau agățare în timpul traiectoriilor complexe.
Control avansat și integrare stabilă: Pentru a controla precis inerția sarcinilor mari, echipamentul necesită alimentare trifazată (3 x 380 V) și este gestionat de controllerul de înaltă performanță XBC5E. Conectivitatea este garantată prin suportul pentru cele mai exigente protocoale industriale (Profinet, EtherCAT, Modbus TCP, EtherNet/IP, CC-Link, DeviceNet), asigurând un schimb de date fiabil cu arhitecturile PLC sau SCADA existente.
| Date de bază | |
|---|---|
| Rază de acțiune | 2598 mm |
| Capacitate maximă de încărcare | 50 kg |
| Număr de axe | 6 |
| Repetabilitate | ±0,08 mm |
| Grad de protecție | IP65 / IP67 |
| I/O (intrări/ieșiri) | |
| Conectori flanșă sculă | 24 Semnale (30V, 5A), 2-Φ12 (8bar) |
| Porturi I/O controller | DI 16x, DO 16x, SDI 4x, SDO 2x, RS232 x1, RS485 x1, ETHERNET x3, ETHERCAT x1 |
| Comunicare | |
| Protocoale de comunicare | Profinet, Modbus TCP, EtherNet/IP, TCP/IP, CC-Link, DeviceNet, EtherCAT |
| Date tehnice | |
| Cutie de control | XBC5E |
| Panou de control | xPad2 |
| Metodă de programare | Panou de control, Computer, Instrumente SDK |
| Temperatură de funcționare | 0-45°C |
| Greutate | 645 kg |
| Metodă de instalare | Podea |
| Alimentare electrică | 3 x 380 V c.a., 50 Hz |
| Limite cursă axe | Axa 1: ±185°, Axa 2: -90°~+155°, Axa 3: -210°~+80°, Axa 4: ±200°, Axa 5: ±130°, Axa 6: ±360° |
| Viteză maximă axe | Axa 1: 170°/s, Axa 2: 180°/s, Axa 3: 180°/s, Axa 4: 285°/s, Axa 5: 285°/s, Axa 6: 360°/s |
| Senzor de cuplu | NU |
| Standarde / Certificate | |
| Securitate | PLd Cat.3 |
| Standarde aplicate | EN ISO 13849-1(PL d, Cat. 3), EN ISO 10218-1, ISO 15066, Marcaj CE UE, Marcaj KCs, Marcaj EAC |
| Date suplimentare | |
| Opțiuni suplimentare | Pachet de sudare, Pachet de paletizare, Modul I/O digital, Modul I/O analogic, Modul encoder |
