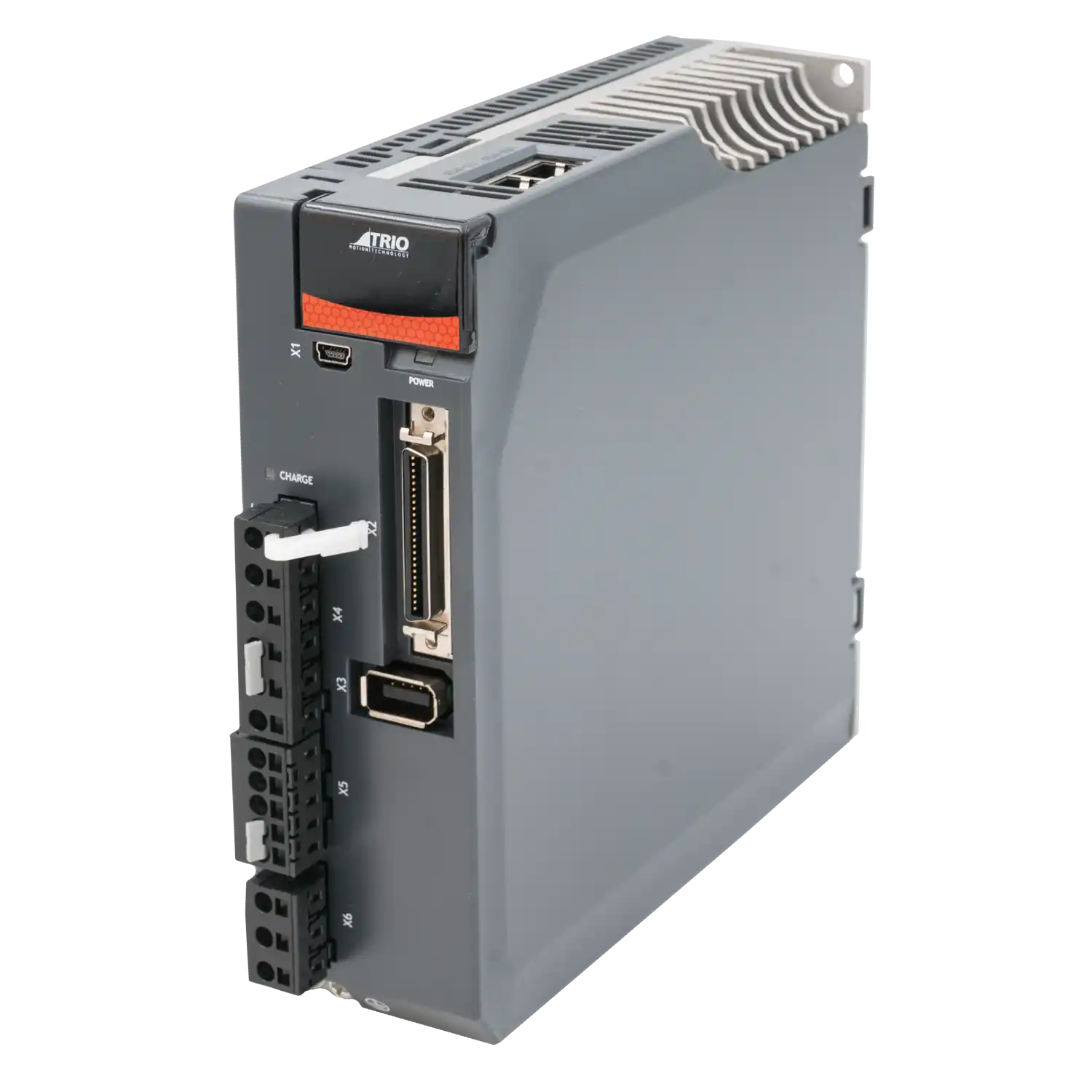

Driverul servo Trio Motion DX3-110AMA este un amplificator din seria DX3 Basic (Conventional), conceput pentru controlul precis al sistemelor de mișcare cu o putere nominală de 1000W. Dispozitivul funcționează cu o tensiune de alimentare de 230 VAC și este optimizat pentru aplicații care necesită control analogic (cuplu sau viteză), comandă prin tren de impulsuri sau poziționare internă configurată prin magistralele de comunicație.
Echipamentul dispune de o densitate mare de intrări și ieșiri, integrând 10 intrări digitale (incluzând 2 canale de mare viteză pentru funcții Touch Probe) și 5 ieșiri digitale. Pentru monitorizare și feedback, driverul oferă o ieșire de encoder emulată cu o rezoluție de 16384 biți. Integrarea în rețelele industriale se realizează prin porturile RS485 și CAN, fiind suportate protocoalele Modbus RTU, Modbus ASCII și CANOpen.
Designul hardware este optimizat pentru economisirea spațiului în dulapul de comandă, permițând un montaj compact cu o distanță de doar 1 mm între amplificatoare. De asemenea, funcția de partajare a magistralei DC permite transferul de energie între axe, îmbunătățind eficiența energetică generală a sistemului.
| Date de bază | |
|---|---|
| Tip amplificator | Convențional |
| Comenzi | comandă analogică a cuplului, comandă analogică a vitezei, Modbus RS485, CANOpen, poziționare internă, comandă cu impulsuri |
| Putere nominală | 1000 W |
| Tensiune nominală | 230 VAC |
| Date tehnice | |
| Curent nominal | 6,9 A |
| Curent maxim | 21,0 A |
| I/O (intrări/ieșiri) | |
| Număr intrări digitale | 10 |
| Din care intrări TouchProbe | 2 |
| Număr ieșiri digitale | 5 |
| Comunicare | |
| Porturi de comunicație | CAN, RS485 |
| Protocoale de comunicație | Modbus ASCII, Modbus RTU, CANOpen |
| Funcționalități | |
| Safety STO SIL3 PLe | Nu |
| Suport encoder extern | Nu |
| Ieșire encoder emulată | 16384 biți |
| Partajare magistrală DC | Da |
| Dimensiuni | |
| Lățime | 55 mm |
| Înălțime | 172 mm |
| Adâncime | 180 mm |
| Distanță între amplificatoare | 1 mm |
| Date suplimentare | |
| Grad de protecție | IP20 |
| Cod producător | D3125 |
