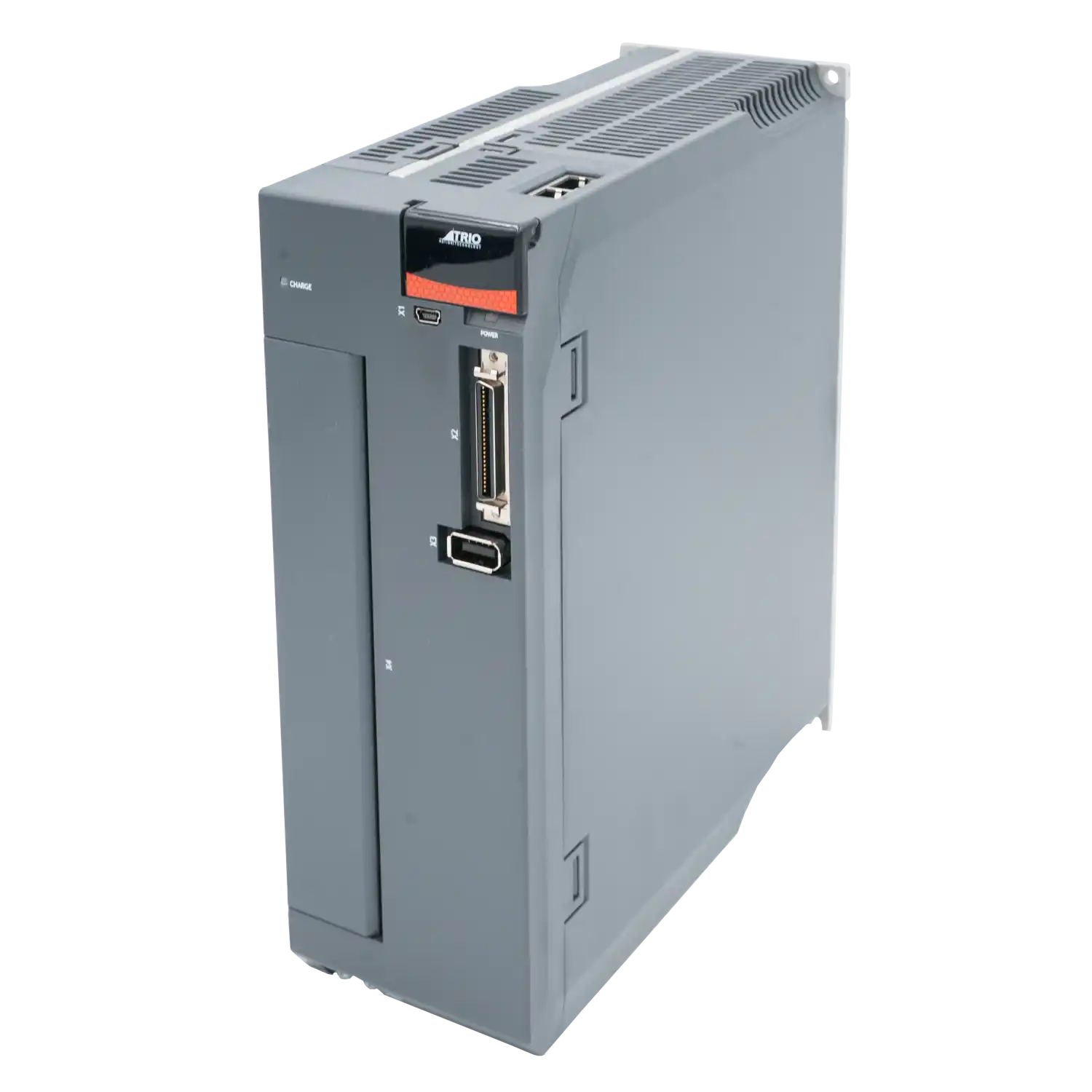

Amplificatorul servo Trio Motion DX3-175DMA este un sistem de control de tip convențional, proiectat pentru gestionarea motoarelor cu o putere nominală de 7.5 kW la o alimentare de 400 VAC. Driverul permite implementarea mai multor moduri de operare, precum controlul analogic al vitezei și cuplului, controlul prin impulsuri sau utilizarea funcțiilor de poziționare internă. Segmentul de comunicare este acoperit de porturile RS485 și CAN, facilitând protocoalele Modbus RTU/ASCII și CANopen. Arhitectura de intrare/ieșire cuprinde 10 intrări digitale (inclusiv 2 intrări Touch Probe pentru captură rapidă) și 5 ieșiri digitale, completate de o ieșire de encoder emulată de 16384 biți. Echipamentul suportă partajarea magistralei DC între mai multe unități și este optimizat pentru densitate mare de montaj în tablouri electrice, necesitând un spațiu de doar 1 mm între amplificatoare.
| Date de bază | |
|---|---|
| Tip amplificator | Convențional |
| Comenzi | comandă analogică a cuplului, comandă analogică a vitezei, Modbus RS485, CANOpen, poziționare internă, comandă cu impulsuri |
| Putere nominală | 7500 W |
| Tensiune nominală | 400 VAC |
| Date tehnice | |
| Curent nominal | 27.3 A |
| Curent maxim | 70,7 A |
| I/O (intrări/ieșiri) | |
| Număr intrări digitale | 10 |
| Din care intrări TouchProbe | 2 |
| Număr ieșiri digitale | 5 |
| Comunicare | |
| Porturi de comunicație | CAN, RS485 |
| Protocoale de comunicație | Modbus ASCII, Modbus RTU, CANOpen |
| Funcționalități | |
| Safety STO SIL3 PLe | Nu |
| Suport encoder extern | Nu |
| Ieșire encoder emulată | 16384 biți |
| Partajare magistrală DC | Da |
| Dimensiuni | |
| Lățime | 90 mm |
| Înălțime | 260 mm |
| Adâncime | 230 mm |
| Distanță între amplificatoare | 1 mm |
| Date suplimentare | |
| Grad de protecție | IP20 |
| Cod producător | D3135 |
