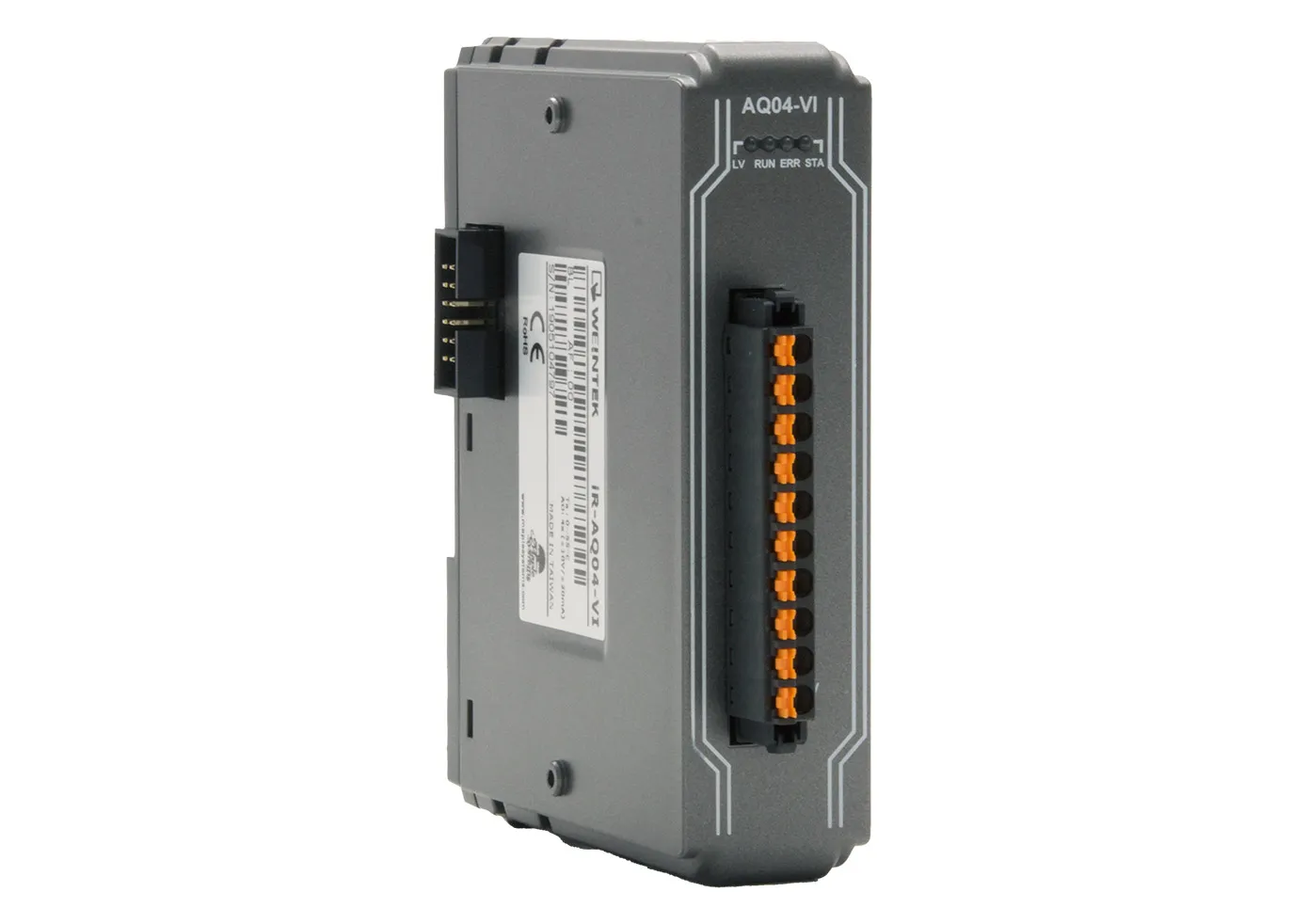

Modulul de ieșire analogică iR-AQ04-VI este un component de înaltă performanță din seria Weintek iR, destinat extinderii sistemelor de automatizare cu ieșiri analogice precise. Acesta dispune de 4 canale independente, oferind o soluție compactă și eficientă pentru controlul actuatoarelor, variatoarelor de turație sau altor echipamente ce necesită semnale analogice standardizate.
Specificații tehnice și funcționale:
- Configurare flexibilă a ieșirilor: Fiecare canal poate fi configurat prin software pentru a opera în diverse intervale de lucru, inclusiv ±10V, ±5V, 1-5V pentru tensiune și ±20mA sau 4-20mA pentru curent.
- Viteză de procesare: Echipamentul oferă un timp de conversie rapid și optimizat, variind între 700 µs pentru un singur canal și 1.6 ms pentru toate cele 4 canale activate simultan.
- Integritatea semnalului și protecție: Izolarea galvanică de 500 VCC între circuitele analogice și cele digitale protejează unitatea centrală împotriva zgomotului electric și a eventualelor bucle de masă.
- Monitorizare și diagnostic: Modulul integrează funcții de diagnoză pentru starea tensiunii de alimentare și detecția întreruperii circuitului (wire break), facilitând mentenanța rapidă și siguranța în operare.
| Specificații | iR-AQ04-VI | |
|---|---|---|
| Modul de ieșire analogică | Interval de ieșire | -10V~10V,-20mA~20mA |
| Timp de conversie | 1.6 ms/4 canale; 1.3 ms/3 canale;1 ms/2 canale; 700 µs/1 canal | |
| Izolare | 500 VCC:(Analogic / Digital) | |
| Formatul datelor | -10~10V: ±32000; -5V~5V: ±32000; 1~5V: 0~32000; -20~20mA: ±32000; 4~20mA: 0~32000 | |
| Rezoluție | 5mV:12bit; 5mV: 11bit; 5mV:10bit; 10uA: 12bit; 10uA: 11bit | |
| Impedanța de ieșire | 1k Ohm (tensiune); 500 Ohm (curent) | |
| Diagnosticare | Tensiune de alimentare; Rupere de fir | |
| Precizie | ± 0.2 % la scară completă @ 25°C; ± 0.3 % la scară completă @ 0° ~ 55°C | |
| Dimensiuni | Dimensiuni (mm) | 27 x 109 x 81 |
| Masă (kg) | 0.12 | |
| Condiții de operare | Structură protecție | IP20 |
| Temperatura de stocare | -20°~70°C | |
| Temperatura de operare | 0°~55°C | |
| Umiditate relativă | 10% ~ 90% | |
| Fixare | Montare pe șină DIN de 35 mm | |
| Altele | ||
