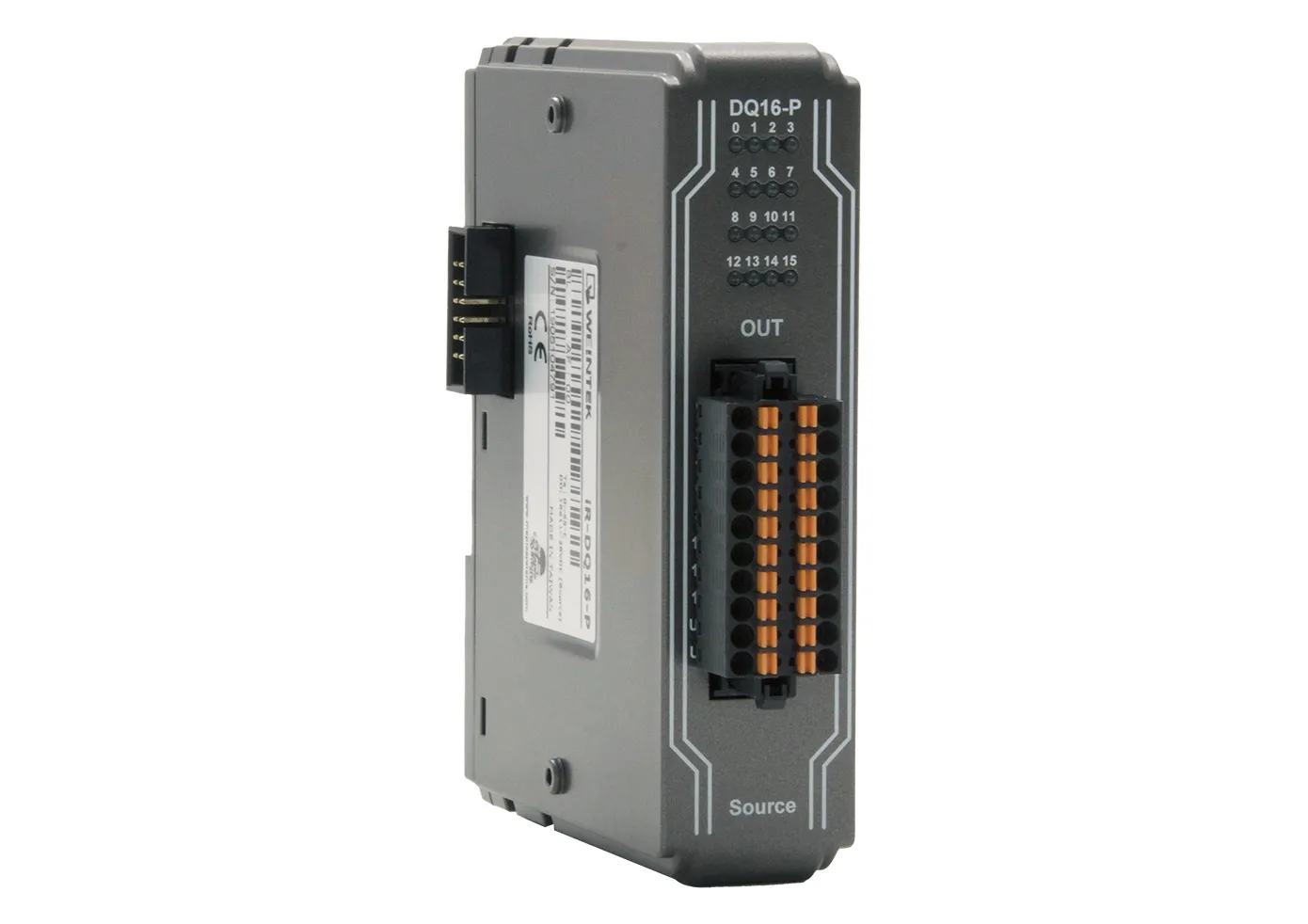

Modulul iR-DQ16-P este o unitate de extensie digitală din seria Weintek Remote I/O, proiectată pentru controlul sarcinilor de curent continuu în medii industriale. Acesta dispune de 16 puncte de ieșire cu logică pozitivă (PNP/Source), fiind optimizat pentru integrarea în arhitecturi de control distribuite prin modulele de comunicație din gama iR (EtherCAT, Modbus TCP, CANopen).
Arhitectura hardware include izolare optică între circuitele logice și cele de câmp, asigurând protecția sistemului împotriva interferențelor și supratensiunilor. Fiecare punct de ieșire suportă un curent nominal de 0.5A, oferind o capacitate totală de curent de 4A per modul. Timpul de răspuns simetric de 300 μs (atât pentru activare, cât și pentru dezactivare) permite utilizarea modulului în aplicații ce necesită comutații rapide și precise.
Caracteristici funcționale principale:
- Diagnosticare locală: Indicatoare LED individuale pentru monitorizarea stării fiecărui canal de ieșire.
- Eficiență energetică: Consum propriu redus de 106mA din magistrala de 5VDC a sistemului.
- Instalare: Design compact pentru montare pe șină DIN, facilitând densitatea mare de puncte I/O într-un spațiu restrâns.
| Specificații | iR-DQ16-P | |
|---|---|---|
| Intrare digitală | Număr de intrări | 16 ieșiri PNP (source) |
| Consum curent | 106mA@5VDC | |
| Tensiune de ieșire | 15~28VDC | |
| Curent de ieșire | 0.5A per canal (Maxim 4A). | |
| Timp de răspuns OFF->ON | 300 μs | |
| Timp de răspuns ON->OFF | 300 μs | |
| Dimensiuni | Dimensiuni (mm) | 27 x 109 x 81 |
| Masă (kg) | 0.12 | |
| Condiții de operare | Structură protecție | IP20 |
| Temperatura de stocare | -20°~70°C | |
| Temperatura de operare | 0°~55°C | |
| Umiditate relativă | 10% ~ 90% | |
| Fixare | Montare pe șină DIN de 35 mm | |
| Altele | ||
