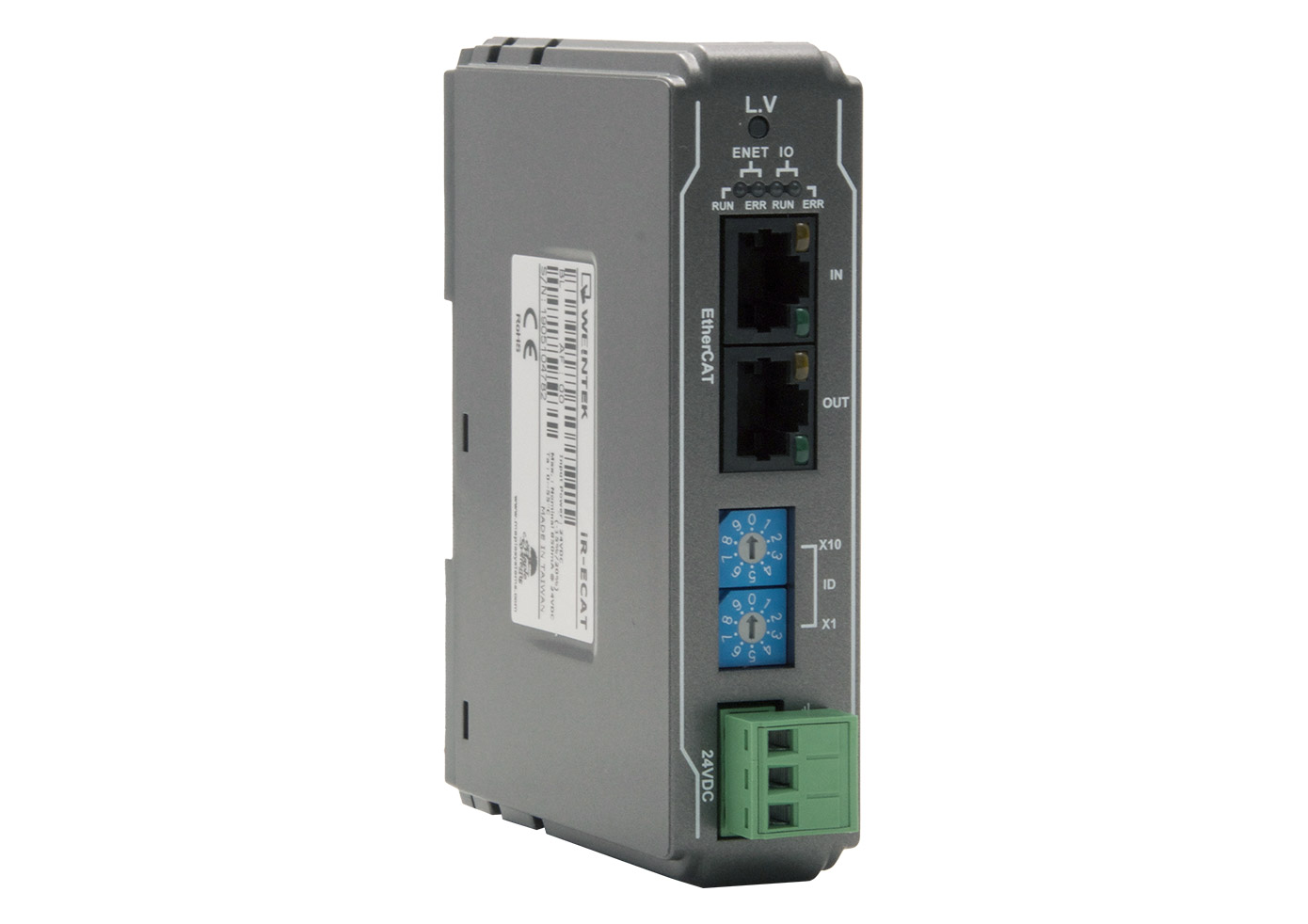

Modulul de interfață iR-ECAT este un cuplajor de rețea din seria Weintek iR, proiectat pentru a funcționa ca nod EtherCAT slave în sisteme de automatizare industrială. Acesta permite integrarea modulelor I/O discrete și analogice pe o magistrală EtherCAT, utilizând protocolul CANopen over EtherCAT (CoE) și suportând profilul de dispozitiv modular conform standardelor industriale. Arhitectura sa permite gestionarea unui volum ridicat de date, asigurând o comunicare deterministă și timpi de răspuns optimizați pentru procese în timp real.
Dispozitivul suportă funcția Distributed Clock (DC), garantând sincronizarea precisă între noduri, esențială în aplicațiile de control al mișcării. Configurarea se realizează prin importul fișierului descriptiv ESI (EtherCAT Slave Information) în mediul de programare al masterului (PLC sau controller software). Designul compact și montarea pe șină DIN facilitează instalarea în tablouri electrice cu spațiu limitat, oferind în același timp o diagnosticare locală prin indicatori LED pentru starea rețelei și a sistemului.
| Specificații | iR-ECAT | |
|---|---|---|
| Protocol | EtherCAT slave | |
| Viteză de transfer (Mbps) | 100 | |
| Numărul maxim depuncte I/O per cuplajor |
Puncte de intrare digitale | 256 |
| Puncte de ieșire digitale | 128 | |
| Canale de intrare analogică | 64 | |
| Canale de iesire analogică | 64 | |
| Dimensiuni | Dimensiuni (mm) | 27 x 109 x 81 |
| Masă (kg) | 0.15 | |
| Condiții de operare | Structură protecție | IP20 |
| Temperatura de stocare | -20°~70°C | |
| Temperatura de operare | 0°~55°C | |
| Umiditate relativă | 10% ~ 90% | |
| Fixare | Montare pe șină DIN de 35 mm | |
| Altele | ||
