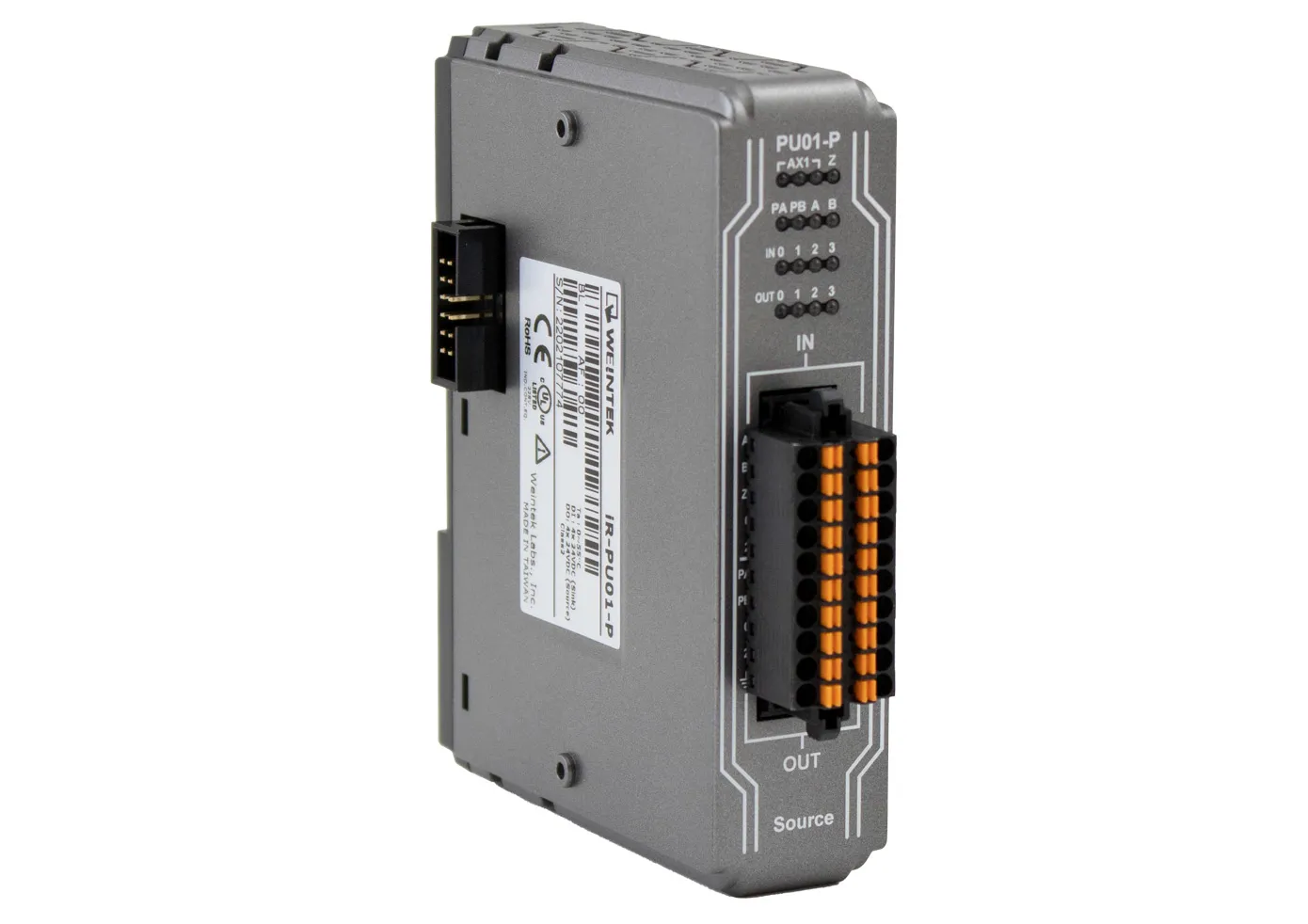

Modulul Weintek iR-PU01-P este o unitate specializată pentru controlul mișcării (Motion Control) pe o singură axă, proiectată pentru integrarea în sistemele de I/O distribuite din seria iR. Acest modul permite generarea semnalelor de tip impuls pentru comanda driverelor de motoare pas cu pas sau servo-motoare, oferind o soluție compactă și eficientă pentru aplicații de poziționare precisă.
Dispozitivul include 4 intrări digitale de mare viteză, capabile să proceseze frecvențe de până la 200 kHz, utilizate frecvent pentru monitorizarea limitatoarelor de cursă, senzori de referință (homing) sau funcții de captură. Cele 4 ieșiri digitale sunt optimizate pentru semnale de control și feedback de stare. Comunicarea cu unitatea centrală sau cu modulele de cuplare (EtherCAT, Modbus TCP, CANopen) se realizează prin magistrala internă iBus, asigurând un timp de răspuns rapid și stabilitate în operare.
| Specificații | iR-PU01-P | |
|---|---|---|
| Numărul de axe | 1- axe | |
| Specificatii pentru intrarea digitală | Numărul de intrări | 4 |
| Curentul de intrare | 24 VDC, 5 mA | |
| Tensiunea de intrare la nivel înalt | 15~28 VDC | |
| Tensiunea de intrare la nivel scăzut | 0~5 VDC | |
| Frecvența maximă de intrare | 200KHz | |
| Impedanța de intrare | 3 KΩ | |
| Indicatoare | Starea de intrare este indicată de LED-ul roșu. | |
| Specificări pentru ieșire digitală | Numărul de ieșiri | 4 |
| Tensiunea de ieșire | 24VDC , 50 mA | |
| Frecvența maximă de ieșire | 40KHz | |
| Indicatoare | Starea de intrare este indicată de LED-ul roșu. | |
| Dimensiuni | Dimensiuni (mm) | 27 x 109 x 81 |
| Masă (kg) | 0.12 | |
| Condiții de operare | Structură protecție | IP20 |
| Temperatura de stocare | -20°~70°C | |
| Temperatura de operare | 0°~55°C | |
| Umiditate relativă | 10% ~ 90% | |
| Fixare | Montare pe șină DIN de 35 mm | |
| Altele | ||
