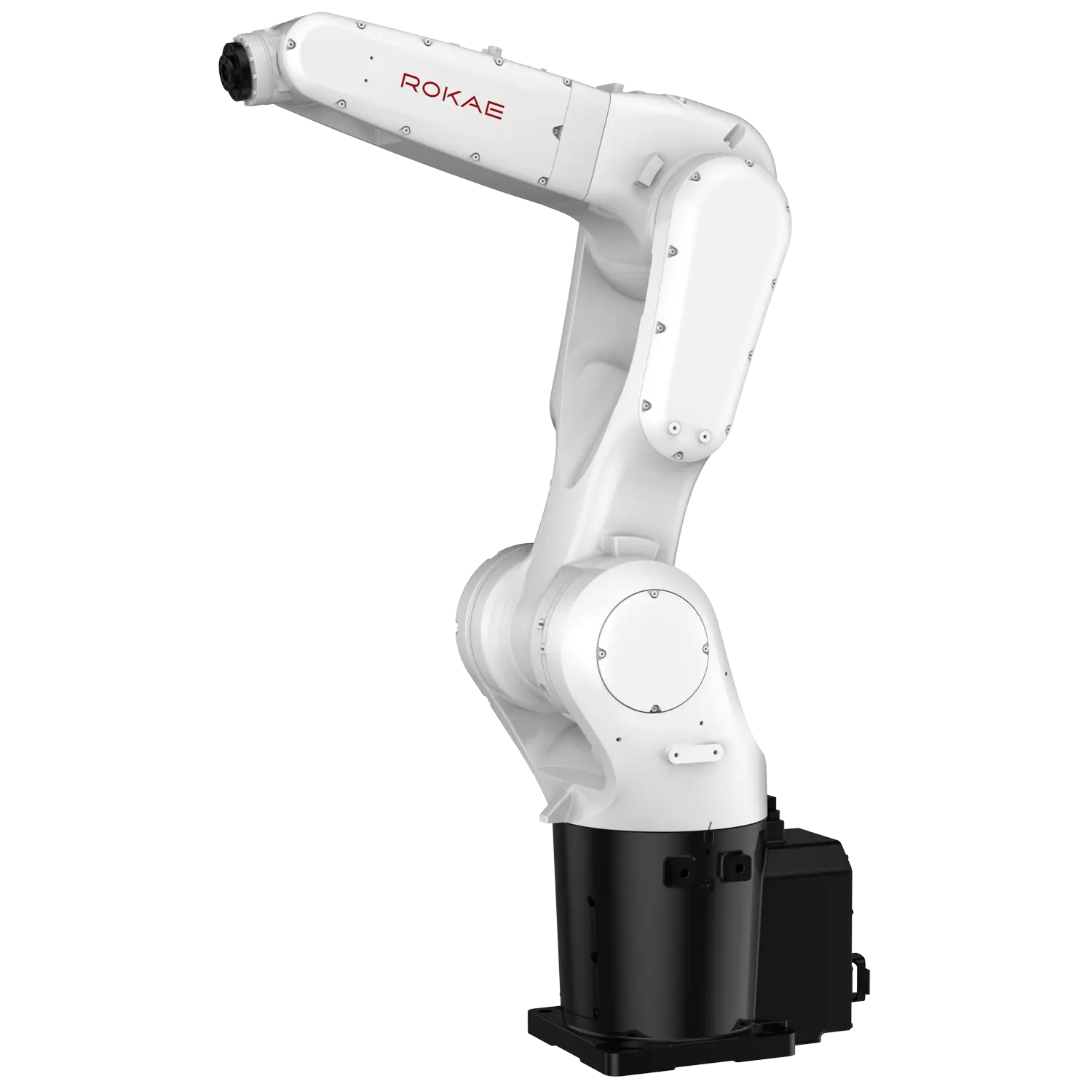

Seria ROKAE NB12-16/1.1 este proiectată pentru aplicații industriale unde spațiul este limitat, dar greutatea pieselor necesită forță de manipulare ridicată. Cu o structură mecanică compactă ce îi permite montajul în orice orientare (podea, tavan sau perete), robotul gestionează fără efort sarcini de 16 kg. În ciuda forței sale, menține o agilitate remarcabilă, timpii de ciclu fiind reduși drastic de vitezele axelor 4, 5 și 6 (între 435°/s și 705°/s).
Pneumatică internă și versatilitate pentru scule: O facilitate tehnică majoră pentru integratori este prezenta conectorilor de aer comprimat direct pe flanșa terminală (1-Φ8 și 2-Φ6 la 8bar), alături de 24 de semnale I/O. Această rutare internă prin brațul robotului elimină nevoia prinderii unor furtunuri exterioare, prevenind astfel agățările și uzura în timpul mișcărilor rapide și repetitive din celulele de producție aglomerate.
Conectivitate și control industrial: Gestionat de cabinetul de control XBC5, robotul necesită o alimentare trifazată robustă (3 x 380 V c.a.) pentru a-și atinge potențialul dinamic. Sistemul este complet deschis integrării în arhitecturi de nivel înalt (SCADA/PLC), oferind suport nativ pentru cele mai performante protocoale de comunicație din industrie, inclusiv EtherCAT, Profinet și Modbus TCP.
| Date de bază | |
|---|---|
| Rază de acțiune | 1102 mm |
| Capacitate maximă de încărcare | 16 kg |
| Număr de axe | 6 |
| Repetabilitate | ±0,03 mm |
| Grad de protecție | IP67 |
| I/O (intrări/ieșiri) | |
| Conectori flanșă sculă | 24 Semnale (30V, 5A), 1-Φ8 (8bar), 2-Φ6 (8bar) |
| Porturi I/O controller | DI 16x, DO 16x, SDI 7x, SDO 2x, RS232 x1, RS485 x1, ETHERNET x3, ETHERCAT x1 |
| Comunicare | |
| Protocoale de comunicare | Profinet, Modbus TCP, EtherNet/IP, TCP/IP, CC-Link, DeviceNet, EtherCAT |
| Date tehnice | |
| Cutie de control | XBC5 |
| Panou de control | xPad2 |
| Metodă de programare | Panou de control, Computer, Instrumente SDK |
| Temperatură de funcționare | 0-45°C |
| Greutate | 112 kg |
| Metodă de instalare | Orice poziție (Podea, Tavan) |
| Alimentare electrică | 3 x 380 V c.a., 50 Hz |
| Limite cursă axe | Axa 1: ±170°, Axa 2: -105°~+140°, Axa 3: -210°~+70°, Axa 4: ±200°, Axa 5: ±135°, Axa 6: ±360° |
| Viteză maximă axe | Axa 1: 245°/s, Axa 2: 245°/s, Axa 3: 290°/s, Axa 4: 435°/s, Axa 5: 450°/s, Axa 6: 705°/s |
| Senzor de cuplu | NU |
| Standarde / Certificate | |
| Securitate | PLd Cat.3 |
| Standarde aplicate | EN ISO 13849-1(PL d, Cat. 3), EN ISO 10218-1, ISO 15066, Marcaj CE UE, Marcaj KCs, Marcaj EAC |
| Date suplimentare | |
| Opțiuni suplimentare | Pachet de sudare, Pachet de paletizare, Modul I/O digital, Modul I/O analogic, Modul encoder |
