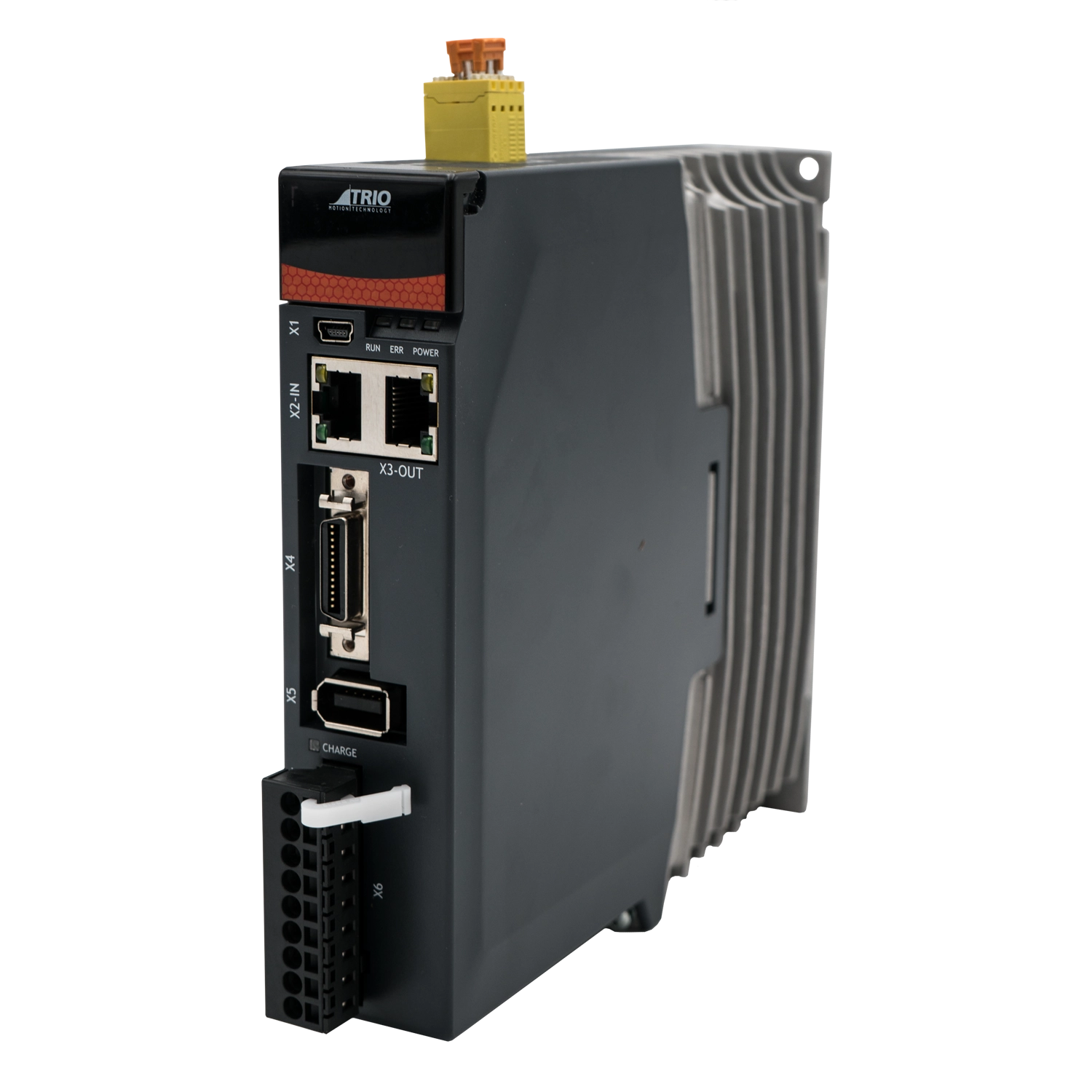

Driverul servo Trio Motion DX3-102AEA-FS02 reprezintă o soluție compactă de acționare electrică din seria DX3, proiectată pentru integrare nativă în rețele EtherCAT. Echipamentul furnizează o putere nominală de 200W la o tensiune de alimentare de 230VAC și încorporează funcția de siguranță Safe Torque Off (STO) certificată la nivelul SIL3 PLe, asigurând protecția operatorilor și a echipamentelor conform celor mai înalte standarde industriale.
- Control și Comunicare: Utilizează protocolul EtherCAT de mare viteză prin portul Ethernet integrat, oferind o sincronizare precisă pentru aplicații multi-axă.
- Interfață I/O: Arhitectura include 7 intrări digitale, dintre care 2 sunt dedicate funcției de captură rapidă de tip Touch Probe, și 3 ieșiri digitale programabile.
- Feedback: Dispune de ieșire de encoder emulată cu o rezoluție de 16384 unități pentru monitorizarea poziției.
- Management Energetic și Montaj: Permite partajarea magistralei DC (DC Bus) pentru schimbul de energie între amplificatoare, reducând consumul total. Designul permite montarea side-by-side cu o distanță de doar 1 mm, optimizând densitatea componentelor în cabinetul electric.
| Date de bază | |
|---|---|
| Tip amplificator | EtherCAT |
| Comenzi | EtherCAT |
| Putere nominală | 200 W |
| Tensiune nominală | 230 VAC |
| Date tehnice | |
| Curent nominal | 1,5 A |
| Curent maxim | 5,8 A |
| I/O (intrări/ieșiri) | |
| Număr intrări digitale | 7 |
| Din care intrări TouchProbe | 2 |
| Număr ieșiri digitale | 3 |
| Comunicare | |
| Porturi de comunicație | Ethernet |
| Protocoale de comunicație | EtherCAT |
| Funcționalități | |
| Safety STO SIL3 PLe | Da |
| Suport encoder extern | Nu |
| Ieșire encoder emulată | 16384 biți |
| Partajare magistrală DC | Da |
| Dimensiuni | |
| Lățime | 40 mm |
| Înălțime | 172 mm |
| Adâncime | 180 mm |
| Distanță între amplificatoare | 1 mm |
| Date suplimentare | |
| Grad de protecție | IP20 |
| Cod producător | D3102 |
